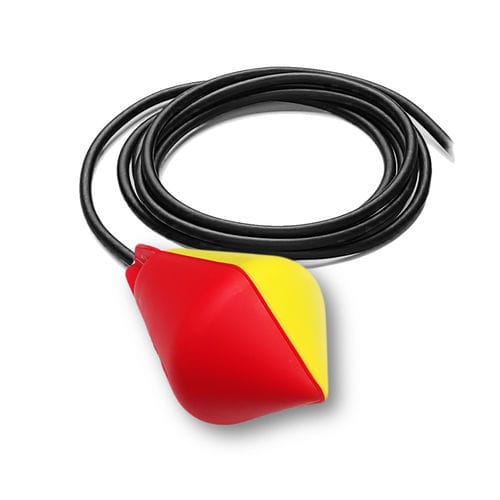

電気機械式レベルスイッチ ATS 165

チルトフロート式液体用

概要
ATS 165 は、清水および強く撹拌された液体でのポンプ制御やアラーム機器の自動化を目的としたドライコンタクト式のフロート式レベルスイッチです。同一タンク内で上下両方のレベルを検出でき（ヒステリシス ≤ 1.5 m）、飲料水用途向けのACS認証品（ATS 165 EP）もあります。設計・製造はフランスです。

主な用途

• ポンプの直接制御（最大1.5 HP）またはリレーを介した制御（より大きな出力向け）。
• 強い乱流や撹拌があるタンクでの水位監視。
• 最低/最高水位の制御のためのペア設置。

動作原理
液位の変化に伴いフロートが傾き、内部の機械式スイッチを作動させます。ケーブルは3芯（COM、NO、NC）で、配線により給水/排水モードを選択できます。最小/最大制御のためのペア使用に適しています。

動作モード

• 排水モード：上位でポンプを始動して溢れを防ぎ、タンクが空になるとポンプを停止して保護します。
• 給水モード：下位で回路が閉（NC）になり、ポンプを起動してタンクを満たします。

主な特徴

• 全方向検出—液中での向きに関係なく動作します。
• ポリプロピレン共重合体の二錐形で堆積物の付着を抑制；メンテナンスが少なくて済みます。
• おもりの位置やケーブル長で密度や乱流への適応が可能です。
• ケーブル上のカウンターウェイトを調整して作動角や水位差を変更可能（メーカー指示による）。

技術仕様

• 作動角：±165°
• 許容液体密度：0.70〜1.10
• 電源：250～400 VAC/VDC、50/60 Hz
• 切断容量：20 (8) A（抵抗負荷20 A、誘導負荷8 A）
• ハウジング材質：ポリプロピレン共重合体
• ケーブル：3 x 1 mm² ネオプレン、HR HY
• 重量：325 g
• 寸法：高さ152 mm — 直径95 mm
• おもり：350 g 樹脂充填
• ケーブル長（選択可能）：5、6、10、13、15、20、25、30 m

追加情報
作動角は液体の撹拌、給排水流量、おもりの位置によって変化します。機能不良を避けるために、継ぎ手を避けたケーブル長の指定が可能です。
