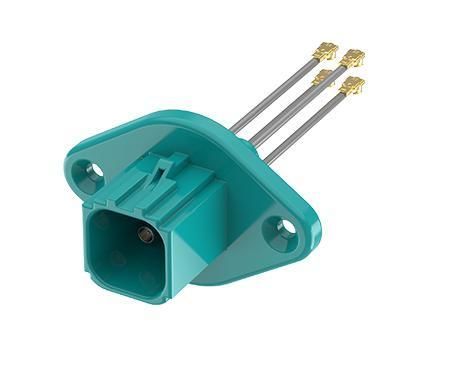

インターフェイスワイヤーハーネス FR-1P4P-010Z01W

RFミニFAKRA防水・防塵性能

製品概要
ATTENDのMini FAKRA防水コネクタおよびケーブルアセンブリは、スペース制約のある用途向けに超小型のRF接続ソリューションを提供します。標準FAKRAに比べて小型化されたフットプリントにより高密度実装が可能であり、機械的特性とRF性能を維持します。正しく嵌合された場合、IP67相当の保護を実現し、ISO 20860-1/2、SAE/USCAR-2、USCAR-17に準拠します。最大9 GHzの周波数帯をサポートし、雨水・粉じん・振動に対する耐性に優れています。自動車用カメラ、ADAS、GPS、レーダー、その他の車載/屋外用途に適しています。

主な特長

• 周波数帯域：最大9 GHz
• ISO 20860-1/2、SAE/USCAR-2、USCAR-17に準拠
• 過酷な車載環境に耐える堅牢なプラスチックハウジング
• 正しく嵌合された場合のIP67保護により水・粉じんの確実なシーリングを実現
• Mini FAKRAは標準FAKRAより最大80%小型化され、コンパクトで高密度な電子機器に最適
• 用途に応じたカスタムMini FAKRAケーブルアセンブリが可能
• 動作温度範囲：−40 °C ～ +105 °C

用途

• 自動車テレマティクスおよびインフォテインメントシステム
• 先進運転支援システム（ADAS）
• GPS、衛星ラジオ、アンテナ接続
• 産業用無線通信ネットワーク
• 過酷環境でのIIoTデバイス
• V2X通信システム
• 産業用オートメーション
• 無人搬送システム（AGV/AMR）
• インテリジェント輸送システム
• 農業機械

仕様表
機械的
スタイル：Mini FAKRA to MHF
第1コネクタ：Mini FAKRA Type B (2x2)
第1端子の性別：オス
第2コネクタ：MHF
第2端子の性別：オス
ケーブル色：グレー

機械的
ケーブル外径：1.37 mm
ケーブル種別：マイクロ同軸
適合：RoHS
長さ：10 cm
嵌合サイクル：≥ 25

電気的
コーディング：Mini FAKRA Type B Z Code
周波数範囲：DC～9 GHz
インピーダンス：50 Ω

環境
動作温度範囲：-40 °C ～ +105 °C

技術仕様

• スタイル：Mini FAKRA to MHF
• 第1コネクタ：Mini FAKRA Type B (2x2)
• 第1端子の性別：オス
• 第2コネクタ：MHF
• 第2端子の性別：オス
• ケーブル色：グレー
• ケーブル外径：1.37 mm
• ケーブル種別：マイクロ同軸
• 適合：RoHS
• 長さ：10 cm
• 嵌合サイクル：≥ 25
• コーディング：Mini FAKRA Type B Z Code
• 周波数範囲：DC～9 GHz
• インピーダンス：50 Ω
• 動作温度範囲：-40 °C ～ +105 °C
