ミニFAKRAワイヤーハーネス FR-1J1J-100Z04W

同軸RF防水・防塵性能

概要

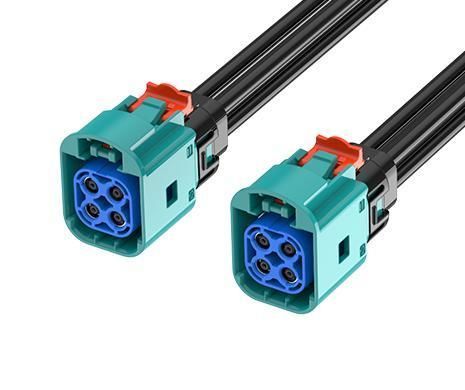

Mini FAKRA タイプB（ジャック）2x2 ケーブルアセンブリ FR-1J1J-100Z04W。正しく嵌合した状態でIP67相当の耐水・防塵性能を持つ超小型防水同軸接続です。狭小スペースの自動車・産業用RF用途向けに設計され、DC〜9 GHzに対応し、ISO 20860-1/2、SAE/USCAR-2、USCAR-17に準拠しています。

主な特長

• 周波数帯域：最大9 GHz
• ISO 20860-1/2、SAE/USCAR-2、USCAR-17に準拠
• 自動車環境に強いコンパクトなプラスチックハウジング
• 正しく嵌合した場合のIP67保護により水・粉塵からのシール性を確保
• Mini FAKRAは標準FAKRAに比べ最大80%小型で高密度配置に適合

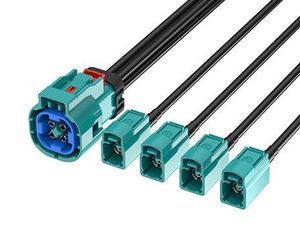

• 用途に応じたカスタムケーブルアセンブリに対応可能
• 使用温度範囲：-40°C〜+105°C

用途

• 自動車テレマティクスおよびインフォテインメントシステム
• 先進運転支援システム（ADAS）
• GPS、衛星ラジオ、アンテナ接続
• V2Xおよび車載通信システム
• 産業用ワイヤレス通信ネットワーク
• 過酷環境下のIIoT機器
• 無人搬送機（AGV/AMR）
• インテリジェント交通システム
• 農業機械

仕様
機械的
スタイル：Mini FAKRA - Mini FAKRA
1番コネクタ：Mini FAKRA タイプB（2x2）
1番接点性別：メス（Female）
2番コネクタ：Mini FAKRA タイプB（2x2）
2番接点性別：メス（Female）
ケーブル色：黒

機械的
ケーブル外径：3.3 mm
ケーブル種別：RTK031
適合規格：SAE/USCAR-2、RoHS
長さ：100 cm
嵌合寿命（回）：≥ 25

電気的
コーディング：Mini FAKRA タイプB Zコード
周波数帯域：DC〜9 GHz
インピーダンス：50 Ω

環境
使用温度範囲：-40°C〜+105°C

技術仕様

• 型番 / 部品番号：FR-1J1J-100Z04W
• 商品名：Mini FAKRA B Jack 2x2
• スタイル：Mini FAKRA - Mini FAKRA
• コネクタ種別：Mini FAKRA タイプB（2x2）、両端
• 接点性別：メス / メス
• コーディング：Zコード（Mini FAKRA タイプB）
• ケーブル外径：3.3 mm
• ケーブル種別：RTK031
• 長さ：100 cm
• ケーブル色：黒
• 周波数帯域：DC〜9 GHz
• インピーダンス：50 Ω
• IP等級：IP67（正しく嵌合した場合）
• 準拠規格：ISO 20860-1/2、SAE/USCAR-2、USCAR-17、RoHS
• 動作温度：-40°C〜+105°C
• 嵌合寿命（回）：≥ 25
