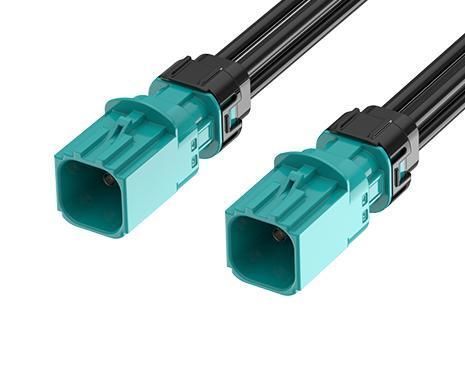

ミニFAKRAワイヤーハーネス Mini FAKRA B Plug

RF防水・防塵性能

製品概要
ATTEND Mini FAKRA 防水コネクタおよびケーブルアセンブリは、スペースが限られた用途向けの超小型ソリューションを提供します。標準FAKRAに比べてフットプリントを低減し、高密度レイアウトを可能にしつつ、機械的およびRF性能を維持します。正しく嵌合した場合はIP67定格で、ISO 20860-1/2、SAE/USCAR-2、USCAR-17に準拠。DC〜9 GHzをサポートし、防水・防塵・耐振動性を備え、車載カメラ、ADAS、GPS、レーダー、屋外や移動体向けシステムに適しています。

主な特長

• 周波数範囲：最大9 GHz
• 準拠規格：ISO 20860-1/2、SAE/USCAR-2、USCAR-17、RoHS
• 過酷な車載環境に対応するコンパクトなプラスチックハウジング
• 正しく嵌合するとIP67保護を実現
• Mini FAKRAは標準FAKRAより最大80%小型で高密度電子機器に最適
• 用途に応じたカスタムケーブルアセンブリが可能
• 動作温度：-40°C〜+105°C

用途

• 車載テレマティクスおよびインフォテインメント
• 先進運転支援システム（ADAS）
• GPS、衛星ラジオ、アンテナ接続
• 過酷環境での産業用無線ネットワークおよびIIoT機器
• V2X通信システム
• 産業オートメーションおよび無人輸送（AGV/AMR）
• 農業機械および屋外機器

仕様 — 機械
スタイル：Mini FAKRA to Mini FAKRA
第1コネクタ：Mini FAKRA Type B (2x2)
第1コンタクト性別：オス
第2コネクタ：Mini FAKRA Type B (2x2)
第2コンタクト性別：オス
ケーブル色：ブラック

仕様 — 機械（追加）
ケーブル外径：3.3 mm
ケーブル型式：RTK031
商用型番：FR-1P1P-100Z02W
長さ：100 cm
嵌合サイクル：≥ 25
適合：SAE/USCAR-2、RoHS

仕様 — 電気
コーディング：Mini FAKRA Type B、Zコード
周波数範囲：DC〜9 GHz
インピーダンス：50 Ω

仕様 — 環境
動作温度範囲：-40°C〜+105°C

技術仕様

• 製品群：Mini FAKRA 防水コネクタおよびケーブルアセンブリ
• コネクタ構成：B Plug 2x2 to B Plug 2x2
• ケーブル外径：3.3 mm
• ケーブル長：100 cm
• 防護等級：正しく嵌合した場合 IP67
• 周波数対応：DC〜9 GHz
• 公称インピーダンス：50 Ω
• 動作温度：-40°C〜+105°C
• 規格：ISO 20860-1/2、SAE/USCAR-2、USCAR-17、RoHS
• 嵌合耐久性：≥ 25 サイクル
