ミニFAKRAワイヤーハーネス FR-1J4J-100Z01W

RF防水・防塵性能

製品概要

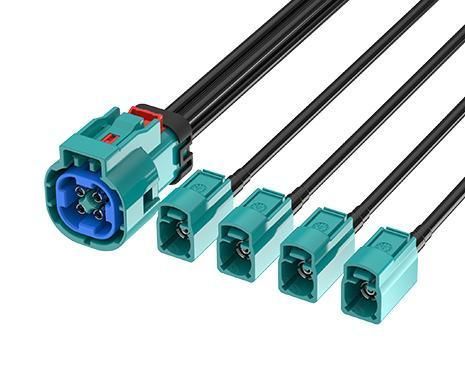

Mini FAKRA タイプA (2x2) から FAKRA ジャック x4 ケーブル FR-1J4J-100Z01W、長さ 100 cm。ATTEND の防水 Mini FAKRA コネクタとケーブルアセンブリは、狭いスペース向けに超コンパクトなソリューションを提供し、自動車対応の機械的およびRF性能を維持します。正しく嵌合した場合、IP67 に達し、ISO 20860-1/2、SAE/USCAR-2、USCAR-17 に準拠します。シリーズは最大9 GHzまで対応しますが、本ケーブルは DC〜6 GHz に仕様化されています。

主な特長

• 周波数帯域：DC〜6 GHz（シリーズは最大9 GHz対応）
• 準拠規格：ISO 20860-1/2、SAE/USCAR-2、USCAR-17、RoHS
• 高密度の車載用途に適したコンパクトなプラスチックハウジング
• 正しく嵌合した際の IP67 保護により防水・防塵性能を確保
• 標準 FAKRA 比で最大80% 小さいフットプリント
• 用途に応じたカスタムケーブルアセンブリ対応
• 動作温度：−40°C〜+105°C

用途

• 車載テレマティクスおよびインフォテインメント
• 高度運転支援システム（ADAS）
• GPS、衛星ラジオ、アンテナ接続
• V2X 通信システム
• 過酷環境向けの産業用無線および IIoT デバイス
• 無人搬送システム（AGV/AMR）
• インテリジェント交通システムおよび産業自動化
• 農業機械

仕様 - 機械
スタイル：Mini FAKRA to FAKRA
第1コネクタ：Mini FAKRA タイプA (2x2)
第1接点性：メス
第2コネクタ：FAKRA（x4）
第2接点性：メス
ケーブル色：ブラック

仕様 - 機械（追加）
ケーブル外径：3.3 mm
ケーブル種別：RTK031
準拠：SAE/USCAR-2、RoHS
長さ：100 cm
嵌合サイクル：≥ 25

仕様 - 電気
コード：Mini FAKRA タイプA / FAKRA Z コード
周波数範囲：DC〜6 GHz
インピーダンス：50 Ω

仕様 - 環境
動作温度範囲：-40°C〜+105°C

caractéristiques / spécifications techniques

• 型番：FR-1J4J-100Z01W
• スタイル：Mini FAKRA to FAKRA
• 第1コネクタ：Mini FAKRA タイプA (2x2)、メス接点
• 第2コネクタ：FAKRA、メス接点（x4）
• 長さ：100 cm
• ケーブル外径：3.3 mm
• ケーブル種別：RTK031
• 周波数範囲：DC〜6 GHz（シリーズは最大9 GHz対応）
• インピーダンス：50 Ω
• 保護等級：IP67（正しく嵌合した場合）
• 動作温度：-40°C〜+105°C
• 準拠：ISO 20860-1/2、SAE/USCAR-2、USCAR-17、RoHS
• 嵌合サイクル：≥ 25
