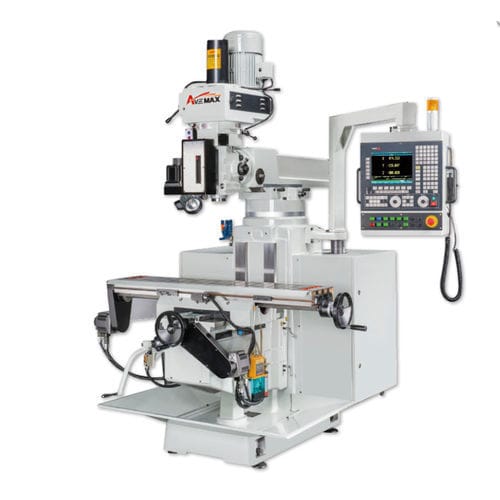

3軸フライス盤 CV-520

縦型剛性精密

スピンドルはSCM415を使用し、炭化熱処理を施した高硬度品です。 スピンドル・クイル駆動ボックスはボールスクリューで伝達され、精度を高めています。 主要鋳物にはミーハーナイト鋳鉄を使用し、応力除去を行い、剛性の高い機械構造になっています。 10"×54 "テーブルを標準装備、焼入れ研磨済み。 テーブルのT溝は精密研削で、正確な公差が得られます。 Y軸、Z軸にボックスウェイを採用し、剛性を高めています。 昇降ネジは直径38mmで、加工中の安定性を確保。 X・Y軸に精密ボールネジを装備。 X・Y軸のスライドウェイとジブにはターサイトBコーティングを施し、滑らかで耐摩耗性の高い表面を実現しています。 XY軸に1:2のタイミングベルトプーリーを採用し、駆動トルクを向上。
