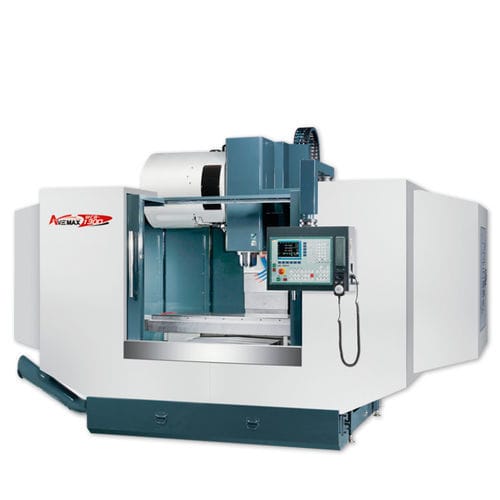

3軸マシニングセンタ MCB-1300縦型BT 40切断
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- 関連機能
- 切断
- その他の特徴
- 高性能, 高精度, 剛性
- X軸移動距離
1,300 mm
(51.18 in)- Y軸移動距離
600 mm
(23.62 in)- Z軸移動距離
700 mm
(27.56 in)- 回転速度
8,000 rpm
(50,265 rad.min-1)- 出力
10 ch
(10 hp)- X軸の移動速度
12,000 mm/min
(7.87 in/s)- Y軸の移動速度
12,000 mm/min
(7.87 in/s)- 最大テーブル積載量
800 kg
(1,764 lb)- 総重量
3,960 kg
(8,730.31 lb)- 全長
3,100 mm
(122 in)- 全幅
2,435 mm
(95.9 in)- 全高
2,928 mm
(115.3 in)
詳細
VMCの高剛性主軸はブラケットなしでコラムに直付けされ、重切削の精度を確保します。
BT40主軸は完全バランス調整済みで、低ビビリで高性能な加工を実現します。
また、ミーハーナイト鋳鉄を採用し、応力除去を施した高剛性構造です。
3軸の駆動には高精度ボールネジとダブルナットを採用し、ガタやバックラッシュを抑えています。
X軸はダブテール構造、YZ軸はボックス構造です。
すべてのスライドウェイに焼入れと研磨を施し、長寿命化を実現しました。また、重切削や不連続切削にも対応する高剛性を実現しています。
接触面はすべて手作業で精密に削り取られています。
YZのスライドウェイは、高級スチール製カバーで保護されています。
XYZ軸に1：2比率のタイミングベルトプーリーを採用し、駆動トルクの向上と軸モーターのコスト削減を実現しました。
---
