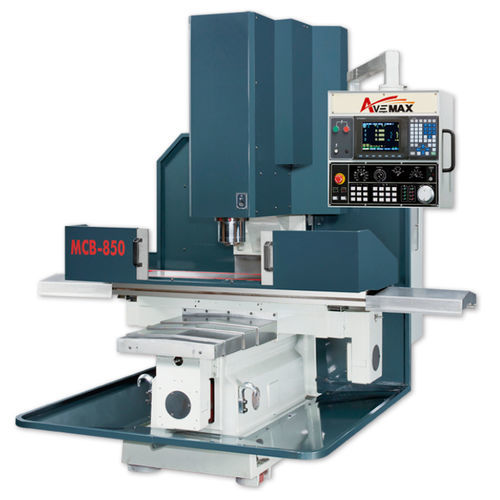

3軸マシニングセンタ MCB-850

縦型BT 40切断機用

VMCの高剛性主軸はブラケットなしでコラムに直付けされ、重切削の精度を確保します。 BT40主軸は完全バランス調整済みで、低ビビリで高性能な加工を実現します。 また、ミーハーナイト鋳鉄を採用し、応力除去を施した高剛性構造です。 3軸の駆動には高精度ボールネジとダブルナットを採用し、ガタやバックラッシュを抑えています。 X軸はダブテール構造、YZ軸はボックス構造です。 すべてのスライドウェイに焼入れと研磨を施し、長寿命化を実現しました。また、重切削や不連続切削にも対応する高剛性を実現しています。 接触面はすべて手作業で精密に削り取られています。 YZのスライドウェイは、高級スチール製カバーで保護されています。 XYZ軸に1：2比率のタイミングベルトプーリーを採用し、駆動トルクの向上と軸モーターのコスト削減を実現しました。
