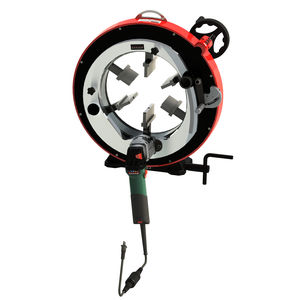

電動面取り機 GA122 series

ポータブルオービタル溶接線準備用

概要
GA122 オービタル面取り機は、パイプの溶接前処理を精密かつ効率的に行うために設計されています。管外径範囲：0.625 - 4.5 in / 15 - 119 mm。超硬（カーバイド）挿入工具を備えた高速フライスヘッドは、従来のHSS挿入工具よりもはるかに速く材料を除去します。潤滑剤を使用しない特許取得済みのプロセスにより、溶接前のパイプ洗浄が不要です。GAシリーズはAXXAIR CCのオービタル切断機と同じフレームを使用し、変換キットで切断機や溶接機に転換可能で、チューブ前処理の汎用ソリューションを提供します。

主な特長

• 管外径範囲：0.625 - 4.5 in / 15 - 119 mm。
• 超硬挿入工具を備えた高速フライスヘッドにより、迅速な材料除去と正確な面取りが可能。
• 潤滑剤不要の特許プロセス — 溶接前のパイプ洗浄不要。
• AXXAIR CC オービタル切断機と同一フレーム；変換キットで切断/溶接へ転用可能。
• 多点接触のステンレス製同心クランピングシステムにより、面取り範囲の拡大とパイプ変形の防止。
• オプションで自動回転・クランプシステムを追加可能、繰り返し精度と生産性を向上。

製品の利点

• 多点接触のステンレス同心クランプにより面取り品質が向上し変形を防止；ステンレスのジョーが汚染を防ぎます。
• 専用の回転ホイールが滑らかな回転を実現し、超硬刃具の寿命を延ばし面取り品質を改善。
• 自動回転・クランプのオプションにより、量産時の再現性と生産性を向上。
• 超硬挿入工具はHSSより高性能で高速；標準的な面取り形状：V（30° / 37.5° / 45°）およびJ（10°）。
• バネ式押込みレバーとトラッキングシステムが刃の安定したかみ合わせを実現し、刃具寿命と作業安全性を向上。
• 長尺パイプ用の支持台や、切断・面取り・溶接用の変換キットを装着可能。

技術仕様

• 型番：GA122
• 品番：GA122-M1 / GA122-M2
• 管外径範囲：0.625 - 4.5 in / 15 - 119 mm
• 面取り対応肉厚*：最大 0.3 in / 8 mm
• フライスヘッド回転数：2050 - 7300 rpm
• 電動機出力：1700 W
• 電圧：110 または 220 V
• 周波数：50 / 60 Hz
• 最大音響放射：99 dB
• 振動レベル：< 2.5 m/s2
• 本体質量：42 kg / 93 lb
• 本体寸法：443 x 541 x 304 mm
• 梱包寸法：630 x 450 x 720 mm
• 梱包質量：48 kg / 106 lb
• * 使用するインサートの種類およびパイプ材によって異なります
