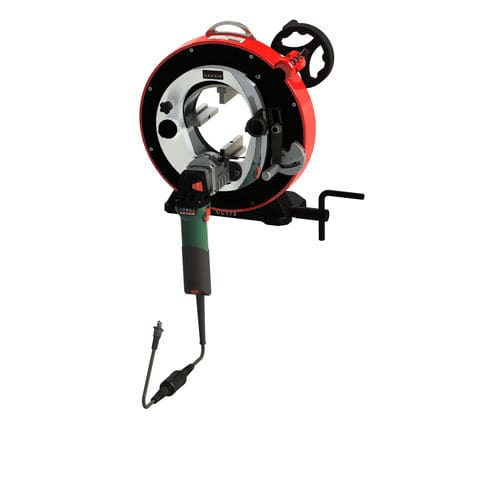

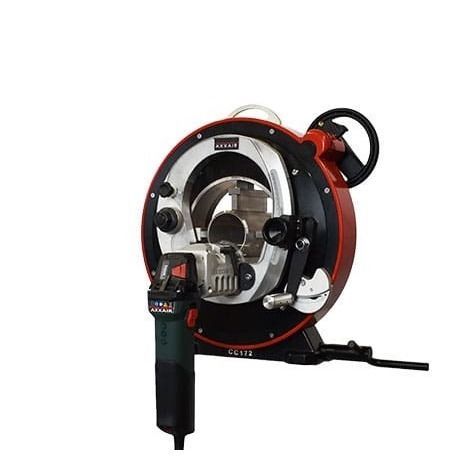

電動面取り機 GA172

ポータブルオービタルチューブ用

製品概要
GA172 軌道面取り機は、管の溶接準備を正確かつ効率的に行うために設計されています。管外径範囲：1.3～6.625" / 33～173 mm。超高回転のフライスヘッドにタングステンカーバイド製インサートを装着し、従来のHSSに比べ最大10倍の材料除去を実現し、滑らかで精度の高い面取りを行います。潤滑剤不要の特許プロセスにより、溶接前の管の洗浄が不要となり、サイクル短縮と生産性向上に寄与します。GAフレームはAXXAIR CCの軌道切断機と共通で、コンバージョンキットにより切断機や溶接機へ改造が可能です。

主な特徴

• 複数の接触点を持つステンレス製同心クランプシステムにより、面取り範囲を拡大しパイプの歪みを防止。ステンレス製ジョーが表面汚染を防ぎます。
• 独自設計の回転ホイールにより滑らかな回転を実現し、カーバイドインサートの寿命を延ばし面取り品質を向上。
• 繰返し性と生産性を高める自動回転・クランプシステムをオプションで選択可能。
• 高回転カーバイドインサートはHSS比で最大10×の材料除去速度を実現。V面（30° / 37.5° / 45°）およびJ面（10°）を用意。
• スプリング式進入レバーとトラッキングシステムがブレードを確実に作動させ、一定で低負荷な面取りを実現し、作業者の安全性とインサート寿命を向上。
• 潤滑剤不要の特許プロセスにより、溶接前の管洗浄が不要。

仕様

• 型式：GA172
• 部品番号：GA172-M1 / GA172-M2
• 管外径範囲：1.3 – 6.625" / 33 – 173 mm
• 面取り可能板厚*: 最大0.3" / 8 mm
• フライスヘッド回転速度：2050 – 7300 rpm
• モーター出力：1700 W
• 電圧：110 または 220 V
• 周波数：50 / 60 Hz
• 最大音響放射：99 dB
• 振動レベル：< 2.5 m/s2
• 本体重量：49 kg / 108 lb
• 本体寸法 (L×W×H)：493 × 566 × 304 mm / 19.40 × 22.28 × 11.96"
• 梱包寸法：630 × 450 × 720 mm / 24.80 × 17.72 × 28.35"
• 梱包重量：54 kg / 119 lb
• *インサートの種類および管材質により異なります
