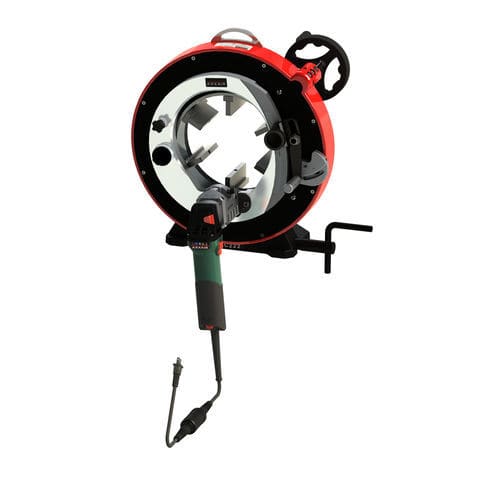

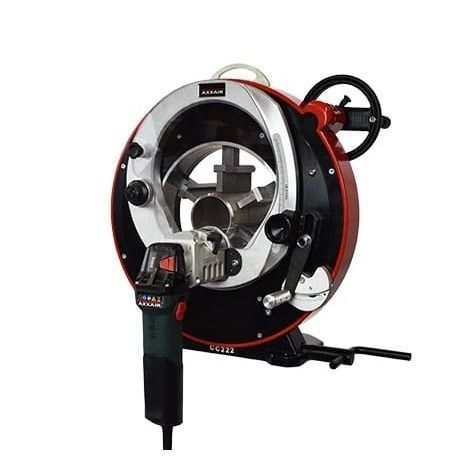

電動面取り機 GA222

ポータブルオービタル溶接線準備用

概要
GA222 オービタル面取り機は、溶接前の管材準備を正確かつ高速に行うために設計されています。管外径範囲：2.35 – 8.625" / 55 – 228 mm。高回転のフライスヘッドに超硬インサートを使用し、従来のHSSに比べてはるかに高速に材料を除去します。潤滑剤不要の特許プロセスにより、溶接前の管の洗浄が不要となり、サイクル時間の短縮と生産性向上が図れます。GAシリーズはAXXAIR CCオービタル切断機と同一フレームを採用し、コンバージョンキットで切断機や溶接機へ変換可能なモジュラーソリューションを提供します。

製品の利点

• 多点接触のステンレス製同心クランピングシステムにより、面取り範囲を拡大しパイプの変形を防止します。ステンレス製ジョーはパイプの汚染を防ぎます。
• 専用の回転ホイールにより滑らかな回転を実現し、超硬インサートの寿命を延ばし面取り仕上がりを向上させます。
• オプションで自動回転・クランピングシステムを装着可能で、繰り返し精度と生産性を向上させます。
• 超硬インサートはHSSより高速かつ長寿命で、標準プロファイルはV面取り（30° / 37.5° / 45°）およびJ面取り（10°）です。
• ばね付き浸入レバーとトラッキングシステムがソーブレードを確実に作動させ、安定した面取り深さを実現し安全性と操作性を高めます。
• GAモデルは長尺チューブ用の支援ベンチや、切断・面取り・溶接の各種コンバージョンキットに対応します。

仕様
機種名: GA222
品番: GA222-M1 / GA222-M2
管外径範囲: 2.35 – 8.625" / 55 – 228 mm
面取り対応板厚*: 最大 0.3" / 8 mm
フライスヘッド回転数: 2050 – 7300 rpm
電動機出力: 1700 W
電圧: 110 または 220 V
周波数: 50 / 60 Hz
最大音響放射: 99 dB
振動レベル: < 2.5 m/s2
本体重量: 57 kg / 126 lbs
本体寸法 (W x D x H): 548 x 594 x 304 mm (21.57 x 23.38 x 11.96")
梱包寸法: 950 x 550 x 850 mm (37.40 x 21.65 x 33.46")
梱包重量: 64 kg / 141 lbs
*使用するインサートと管材により異なります

技術仕様

• 型式: GA222
• 管外径範囲: 2.35 – 8.625" (55 – 228 mm)
• 面取り対応板厚: 最大 0.3" (8 mm)
• フライスヘッド速度: 2050 – 7300 rpm
• モーター出力: 1700 W
• 電圧: 110 または 220 V
• 周波数: 50 / 60 Hz
• 最大音響放射: 99 dB
• 振動レベル: < 2.5 m/s2
• 重量: 57 kg (126 lbs)
• 本体寸法: 548 x 594 x 304 mm
• 梱包寸法: 950 x 550 x 850 mm
• 梱包重量: 64 kg (141 lbs)
• 標準インサート: 超硬インサート V (30° / 37.5° / 45°) および J (10°)
• 潤滑剤不要の特許プロセス
• 切断・溶接用コンバージョンキット対応、オプションの自動回転/クランピング装置あり
