電動面取り機 GA322

ポータブルオービタル精密

概要

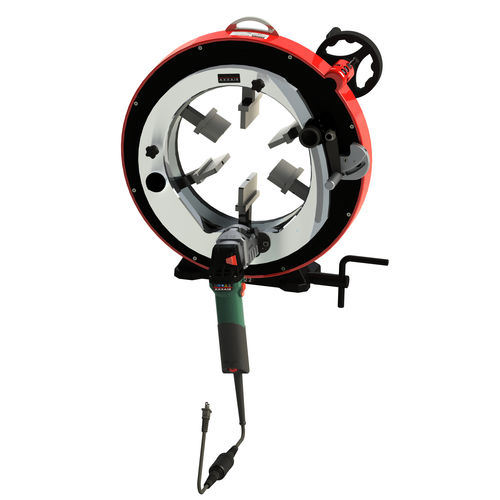

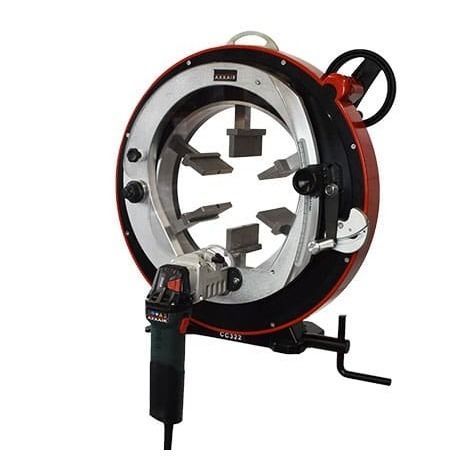

オービタル面取り機 GA322 は、幅広い径範囲で精密かつ再現性の高い管の溶接準備を目的に設計されています。管外径範囲: 5.5 – 12.750"（141 – 328 mm）。超高回転のフライスヘッドに超硬インサートを装着し、HSS工具よりはるかに高速で材削りを行います。特許取得の無潤滑プロセスにより、溶接前の洗浄工程を削減し、作業効率を向上させます。GA シリーズは AXXAIR CC オービタル切断機と同じフレームを採用しており、コンバージョンキットで切断機や溶接機へ変換可能です。

汎用性
繰返し精度と安定した面取り仕上げが求められる産業用途に適します。オプションの自動回転・締付システム、長尺管用サポートベンチ、変換キットにより、切断・面取り・溶接の各工程を同一装置で実現できます。

製品の利点

• 多点接触の同心不錆クランプシステムにより、面取り範囲を拡大し管の変形を抑制します。ステンレス製ジョーは管の汚染を防ぎます。
• 独自の回転ホイールによりスムーズな回転が得られ、超硬インサートの寿命と面取り品質が向上します。
• 自動回転・締付システムをオプションで装着可能。再現性と生産性を向上します。
• 超硬インサートは HSS より高速で高い加工性能を発揮し、標準で V 面取り（30° / 37.5° / 45°）および J 面取り（10°）を用意。
• スプリング式進入レバーと追従システムがソーブレードと連動し、安定した面取りを実現。インサート寿命の延長と安全性・操作性の向上に寄与します。
• 長尺管用のサポートベンチや、切断・面取り・溶接を可能にする変換キットに対応します。

仕様（表）
型式: GA322
品番: GA322-M1 / GA322-M2
径範囲: 5.5 – 12.750" / 141 – 328 mm
面取り可能板厚*: 最大 0.3" / 8 mm
フライスヘッド回転数: 2050 – 7300 rpm
電動機出力: 1700 W
電圧: 110 または 220 V
周波数: 50 / 60 Hz
最大音響放射: 99 dB
振動レベル: < 2.5 m/s2
本体質量: 71 kg / 157 lbs
機械寸法: 25.55 x 25.35 x 11.96" / 649 x 644 x 304 mm
梱包寸法: 37.40 x 21.65 x 33.46" / 950 x 550 x 850 mm
梱包重量: 176 lbs / 80 kg
* 使用するインサートの種類および管材により異なる場合があります。

特徴 / 技術仕様

• 型式: GA322
• 品番: GA322-M1 / GA322-M2
• 管外径範囲: 5.5 – 12.750" (141 – 328 mm)
• 面取り可能板厚: 最大 0.3" (8 mm)
• フライスヘッド速度: 2050 – 7300 rpm
• モーター出力: 1700 W
• 電圧: 110 V または 220 V
• 周波数: 50 / 60 Hz
• 音響放射: 99 dB (最大)
• 振動レベル: < 2.5 m/s2
• 本体質量: 71 kg (157 lbs)
• 機械寸法: 649 x 644 x 304 mm (25.55 x 25.35 x 11.96")
• 梱包寸法: 950 x 550 x 850 mm (37.40 x 21.65 x 33.46")
• 梱包重量: 80 kg (176 lbs)
• インサート: 標準は超硬インサート（V 30° / 37.5° / 45°、J 10°）
