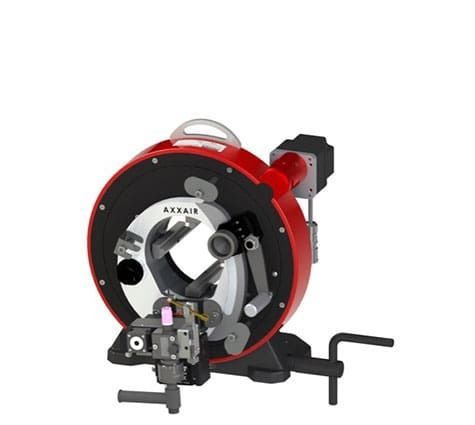

TIG球状溶接機 SX122 AVC / OSC

自動パイプ用ステンレススチール用

概要
SX122 AVC / OSCは、チューブアセンブリの高精度で再現性のある溶接を目的としたプレファブ向けのTIG軌道溶接機です。アーク電圧制御（AVC）とオシレーション（OSC）によりアーク長を安定化させ、鉄鋼および特殊合金での制御された多重パス溶接を実現します。工場でのプレファブ用途向けに設計され、SAXX-210 AVC/OSCおよびSAXX-300 AVC/OSCの電源と互換で、現場作業と設置ミスを削減します。

主要データ

• 説明：SX122 AVC / OSCシステム
• 品番：SX122-NAOF
• 管外径範囲：0.5″–4.5″ / 12–119 mm
• 冷却方式：水冷
• 機能：AVC / OSC搭載の軌道TIG溶接

製品の利点

• AVC / OSCを備えた軌道TIGによりアーク制御が容易で安定した溶接品質を実現
• アーク電圧制御（AVC）が電極とチューブ間の距離を自動維持
• オシレーション（OSC）により制御された多重パス溶接と均一なビード形状を実現
• 厚肉チューブ対応（最大12.7 mm / 0.5″）で厳しい産業用途に適合
• 軸方向モータ駆動スイープ ±10 mm (0.39″)により電極位置を精密に制御
• 同心クランプシステムが変形を最小限に抑え正確な位置決めを確保
• 自動回転により周方向で均一な貫入を実現
• ステンレス製クランプジョーが内部面を保護し汚染を防止
• ステンレスおよび特殊合金を含む各種材料に対応
• SAXX電源対応（SAXX-210 AVC/OSC または SAXX-300 AVC/OSC）で信頼性の高い prefabrication 溶接を実現
• 多機能：溶接、切断、面取りを2本の調整ネジで素早く切替可能
• 工場プレファブ向け設計により現場作業、設置時間、手直しを削減

AVC/OSCとは
モータ駆動アーク電圧制御：AVC
AVCはアーク電圧を自動調整し、溶接中の電極と管の距離を一定に保ちます。これは多重パスの軌道TIGでアーク高を維持し、溶融池との接触を避けるために重要です。

主な適用例

• 外径を機械的に測定したくない場合：AVCは接触を伴わない追従を提供し、機械的追従より高精度で応答性が高いです。
• フィラー線を使用して溶接する際、電極下の堆積速度が変動する場合：AVCは電極が溶融池に触れるのを防ぎます。

AVC + OSC + フィラー線による軌道TIG
機械化された多重パス溶接はAVC、トーチのオシレーション、ワイヤ供給を組み合わせて厚肉管の面取り継手を充填します。典型的な工程はルート、1回以上のフィルパス、キャップで、回転中のオシレーションによりワイヤ堆積効率と両側の均一な融合が向上します。

ビデオ
製品ビデオはAXXAIRのAVC/OSCシステムによる軌道TIG多重パス溶接を示します。

技術仕様

• モデル：SX122 AVC / OSCシステム
• 品番：SX122-NAOF
• 管外径範囲：0.5 – 4.5″ / 12 – 119 mm
• 100%デューティサイクル：200 A
• 電極径：1/16″または3/32″（1.6 または 2.4 mm）
• 冷却：水冷
• 最大使用温度：40 °C / 104 °F
• 最大音響放射：< 70 dB
• 本体重量：46 kg / 101 lbs
• 軸方向モータ駆動スイープ（OSC）：±10 mm (0.39″)
• 同心クランプ、回転自動化、ステンレス製クランプジョー
• 各種鋼材および特殊合金に対応
