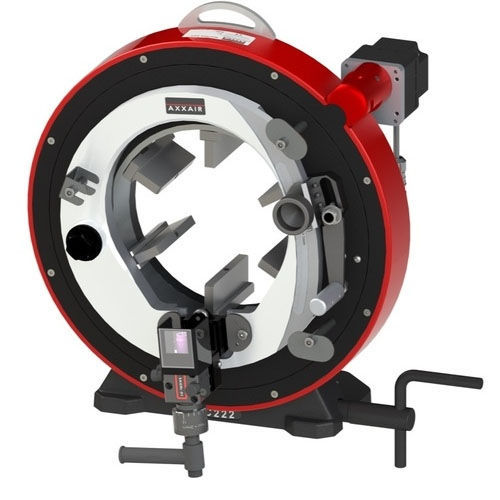

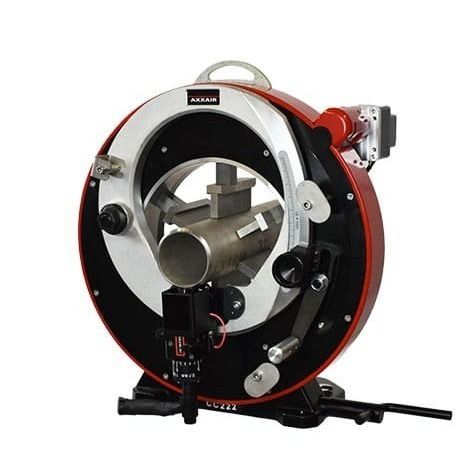

TIG球状溶接機 SX222 series

自動パイプ用スチール用

概要
SX222は、外径中程度のチューブの工場プレファブ（プレハブ）向けに設計されたオービタルTIG溶接機です。溶融溶接および溶融＋ワイヤ供給のプロセスをサポートし、変換キットによりオービタル切断や面取りへ素早く切替可能です。各種鋼材および特殊合金に対応し、SAXX溶接電源と併用できます。

主要データ

• チューブ外径範囲: 2.375–8.625" / 55–228 mm
• 冷却方式: 空冷（SX222-A）または水冷（SX222-E）
• 機能: 溶融溶接および溶融＋ワイヤによるオービタルTIG溶接

製品詳細
SX222は、電極とチューブの軸方向位置決め、微調（ミクロン単位）のアーク間隔調整、外径の機械的追従による一定の電極距離維持など、制御されたオービタルTIG溶接を提供します。集中クランプとステンレス製チャックにより変形や汚染を抑制します。変換キットで切断・面取り作業に迅速に対応できます。

製品の利点

• 溶融または溶融＋ワイヤによるオービタルTIG溶接で再現性のある溶接品質を実現
• 電極とチューブの精密な軸方向調整で正確な継手位置合わせが可能
• 特殊治具不要の微動式アーク間隔調整
• 外径の機械的追従でオーバル変形を補正し電極距離を一定に維持
• 集中クランプによりチューブの変形を低減
• 自動オービタル回転で均一な溶け込みと安定した結果を実現
• ステンレス製チャックが内部表面の汚染を防止
• 各種鋼材および特殊合金に対応
• SAXX電源による制御された自動溶接に対応
• 1台で3用途：溶接、切断、面取り（素早い切替）
• 工場でのプレファブに最適で現場での溶接時間と設置リスクを低減

仕様表（空冷 vs 水冷）
DESCRIPTION | SX222 Air cooled | SX222 Water cooled
Power | Air cooled | Water cooled
Part No. | SX222-A | SX222-E
Locking tube range | 2.375 – 8.625" / 55 – 228 mm | 2.375 – 8.625" / 55 – 228 mm
100% duty cycle | 100 A | 200 A
Electrode diameter | 1/16" or 3/32" / 1.6 or 2.4 mm | 1/16" or 3/32" / 1.6 or 2.4 mm
Cooling system | No | Yes
Max operating temperature | 40 °C / 104 °F | 40 °C / 104 °F
Max acoustic radiation | < 70 dB | < 70 dB
Unit weight | 59 kg / 130 lbs | 59 kg / 130 lbs

用途
高純度溶接や耐食性が求められる産業分野向けの中径チューブの工場プレファブに適しています。鋼材・特殊合金に対応し、再現性の高い自動オービタルTIG溶接が有用な工程で効果を発揮します。

技術仕様

• モデル: SX222（SX222-A 空冷、SX222-E 水冷）
• チューブ外径範囲: 2.375–8.625" / 55–228 mm
• 機能: 溶融または溶融＋ワイヤのオービタルTIG溶接、切断・面取りへ変換可能
• 100% デューティーサイクル: 100 A（空冷） / 200 A（水冷）
• 電極径: 1/16" または 3/32"（1.6 または 2.4 mm）
• 冷却方式: 機種により空冷または水冷
• 最大使用温度: 40 °C / 104 °F
• 最大騒音放射: < 70 dB
• 本体重量: 59 kg / 130 lbs
• 主な特徴: 電極・チューブの軸方向位置決め、微調式アーク間隔、外径追従、集中クランプ、自動回転、ステンレス製チャック
