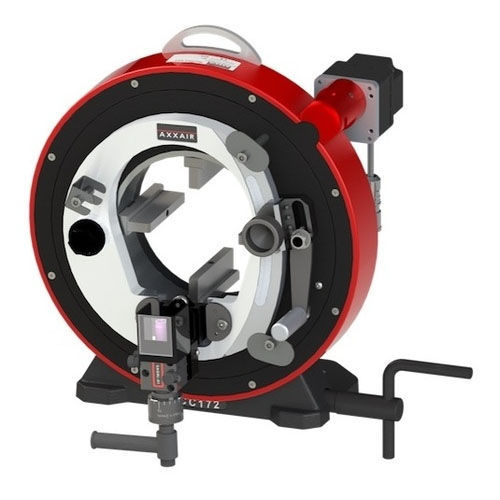

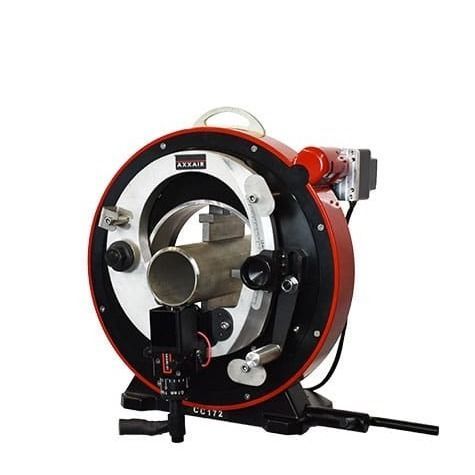

TIG球状溶接機 SX172 series

自動パイプ用炭素鋼用

主なデータ
チューブ外径範囲: 0.625–6.625" / 16–173 mm
冷却方式: 空冷または水冷
機能: オービタルTIG溶接（溶融溶接）または溶融＋ワイヤ溶接

概要
SX172はプレファブリケーション向けに設計されたオービタル溶接システムで、現場据付前のチューブ組立を正確かつ再現性高く行えます。溶融または溶融＋ワイヤによるオービタルTIG溶接により、ステンレス鋼、炭素鋼、特殊合金で安定した溶接品質を実現します。SAXXの溶接電源で駆動し、工場での効率的なプレファブを支援、オービタル切断や面取りへの迅速な切替えで設備の占有面積と生産時間を削減します。

製品の利点

• 溶融または溶融＋ワイヤのオービタルTIG溶接により再現性のある均一な溶接プロファイルを実現
• 電極とチューブの軸方向調整により継手を精密に位置決め
• 特殊工具不要の微調整式アーク間隔で溶接制御を最適化
• 外径の機械的追従により電極とチューブ間距離を一定に保持し、チューブの偏平を補償
• 同心クランプで溶接中のチューブ変形を最小化
• 自動オービタル回転で均一な貫通と安定した溶接結果
• ステンレス製クランプ口で汚染を防ぎ、内面を保護
• ステンレス、炭素鋼、特殊合金など幅広い素材に対応
• SAXX電源との組合せで信頼性ある自動化運転が可能
• 1台で3用途：溶接、切断、面取り。2本の調整ネジで素早く切替え
• 工場でのプレファブに最適で、現場溶接時間と設置リスクを低減

仕様表（空冷 vs 水冷）
説明 | SX172 空冷 | SX172 水冷
出力 | 空冷 | 水冷
型番 | SX172-A | SX172-E
クランプ可能チューブ範囲 | 0.625 – 6.625" / 16 – 173 mm | 0.625 – 6.625" / 16 – 173 mm
100%デューティサイクル | 100 A | 200 A
電極径 | 1/16" または 3/32" / 1.6 または 2.4 mm | 1/16" または 3/32" / 1.6 または 2.4 mm
冷却システム | なし | あり
最大使用温度 | 40 °C / 104 °F | 40 °C / 104 °F
最大音響放射 | < 70 dB | < 70 dB
本体質量 | 52 kg / 115 lbs | 52 kg / 115 lbs

技術仕様 / 特性

• 型式: SX172
• チューブ外径範囲: 0.625–6.625" (16–173 mm)
• 機能: オービタルTIG溶接（溶融または溶融＋ワイヤ）
• 冷却: 空冷 (SX172-A) または 水冷 (SX172-E)
• 型番: SX172-A (空冷), SX172-E (水冷)
• 100%デューティ電流: 100 A (空冷), 200 A (水冷)
• 電極径: 1/16" または 3/32" (1.6 または 2.4 mm)
• 最大使用温度: 40 °C / 104 °F
• 最大音響放射: < 70 dB
• 重量: 52 kg / 115 lbs
• 主な機能: 電極/チューブ軸方向調整、微調式アークギャップ制御、外径追従、同心クランプ、ステンレス製チャック、自動回転、切断/面取りへの迅速切替、SAXX電源対応
