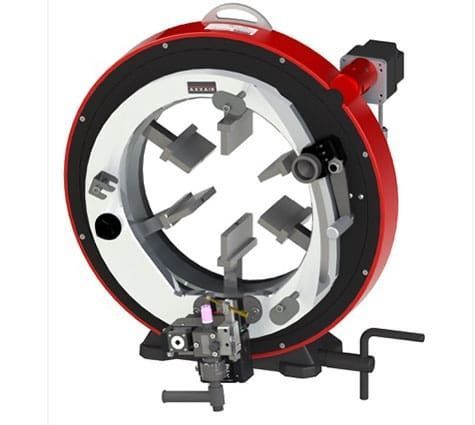

TIG球状溶接機 SX322 AVC / OSC

自動大径用パイプ用

概要
SX322 AVC / OSC は、大口径チューブのプレファブリケーション向けに設計されたオービタルTIG溶接機です。アーク電圧制御（AVC）とオシレーション（OSC）を統合し、安定したアーク条件、正確な電極位置決め、厚肉管における均一なマルチパス溶接を実現します。SAXX 電源と互換性があり、ワークショップでのプレファブ工程に対応するため、オービタル切断や面取りへの再構成が可能です。

主なデータ

• 管外径範囲: 141–328 mm (5,563–12,750 in)
• 適用肉厚: 最大 12.7 mm (0.5 in)
• 冷却: 水冷
• 機能: AVC / OSC 搭載オービタル TIG 溶接、切断・面取りへの迅速切替
• 軸方向モータ駆動ストローク: ±10 mm (0.39 in)
• 電極径: 1.6 mm または 2.4 mm (1/16" または 3/32")

製品の利点

• AVC による安定したアーク制御で電極–管間距離を自動管理
• OSC による制御されたマルチパスで均一なビード形状を実現
• 偏心を抑える同心クランプにより歪みを低減
• 内面保護のためのステンレス製クランプ顎
• 周方向に均一な溶け込みを得る自動回転
• 溶接・切断・面取りを1台で実行、短時間での切替が可能
• 一般鋼および特殊合金に対応

AVC/OSCとは？
モータ駆動アーク電圧制御（AVC）
AVC は溶接中にアーク電圧を自動制御して電極と管の距離を一定に保ちます。これはマルチパスのオービタルTIG において、溶融池への接触を防ぎ、安定した再現性を確保するために重要です。

典型的な用途

• 外径の機械的測定を避けたい場合：AVC は接触を伴わず、機械式追従よりも迅速かつ高精度な追従が可能です。
• フィラー線で溶接し、溶着速度が変動する場合：AVC は溶融池への接触を防ぎます。

AVC + OSC + ワイヤによるオービタルTIG 溶接
AVC、トーチのオシレーション、ワイヤ供給を組み合わせた機械化マルチパス溶接により、厚肉管の面取りジョイント（ルート、フィル、キャップ）を効率的に形成し、均一な溶け込みと定常的な材料付加を実現します。

技術仕様

• 説明: SX322 AVC / OSC システム
• 品番: SX322-NAOF
• 直径範囲: 141–328 mm (5,563–12,750 in)
• 100% デューティサイクル: 200 A
• 電極径: 1.6 または 2.4 mm (1/16" または 3/32")
• 冷却方式: 水冷
• 最大使用温度: 40 °C (104 °F)
• 最大騒音: < 70 dB
• 本体質量: 74 kg (163 lb)
