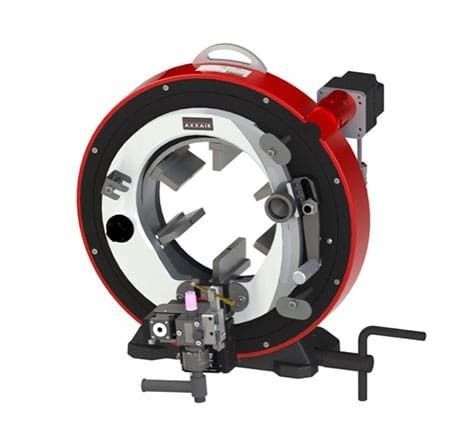

TIG球状溶接機 SX222 AVC / OSC

自動パイプ用ステンレススチール用

概要
SX‑222 AVC/OSCはプレファブ（工場内前組立）向けの軌道（オービタル）TIG溶接機で、中径チューブの製造における溶接精度と再現性を重視して設計されています。AVC（Arc Voltage Control）とOSC（Oscillation）を備え、安定したアーク、精密な電極位置決め、難しい肉厚でも一定した多層溶接を実現します。

製品データ
チューブ外径範囲: 2.375–8.625" / 55–228 mm
冷却方式: 水冷
機能: AVC / OSC対応の軌道TIG溶接

製品説明
SAXX溶接電源（SAXX‑210 AVC/OSCまたはSAXX‑300 AVC/OSC）で駆動されるSX‑222は、ワークショップでのプレファブ向けに完全な軌道TIGソリューションを提供します。モジュラー設計により軌道切断や面取りへの迅速な切替が可能で、生産ラインの柔軟性を高めます。

製品の利点

• AVC / OSC対応の軌道TIG溶接により精密なアーク制御と再現性のある溶接品質を実現
• Arc Voltage Control (AVC)は溶接中に電極とチューブ間の距離を自動的に維持
• Oscillation (OSC)は制御された多層溶接と均一なビードプロファイルを可能にする
• 最大12.7 mm (0.5")の厚肉チューブに対応し、過酷な産業用途に適合
• 軸方向モータ駆動ストローク ±10 mm (0.39")で電極位置を正確に制御
• 同心クランプ方式によりチューブの歪みを最小化し正確な位置決めを実現
• 自動軌道回転で周方向に均一な溶け込みを提供
• ステンレス製クランプ爪で内部面の汚染を防止
• ステンレス等の鋼材や特殊合金に対応
• SAXX電源で駆動することで信頼性の高い自動化溶接を実現
• 1台で3用途: 溶接、切断、面取りを2つの調整ねじで素早く切替
• ワークショップでのプレファブ向け設計により現場作業、設置時間、手直しを低減

AVC/OSCとは？
モータ制御のアーク電圧制御: AVC
AVCは電極とチューブ間の距離を監視・調整し、アーク電圧を制御してアーク高さを自動的に維持します。これは多層の軌道TIG溶接で溶接トーチが溶融池に接触するリスクを低減し、精度と再現性を確保するために重要です。

一般的な2つの用途

• 外径を機械的に測定したくない場合：AVCは非接触で動作し、センサは機械追従より正確で応答性が高いです。
• フィラー線を使う溶接で電極下の充填速度が完全に制御されない場合：AVCは適正なアーク高さを維持して電極が溶融池に触れるのを防ぎます。

適用例 (AVC + OSC + フィラー)
機械化された多層溶接はAVC、トーチのオシレーション、フィラー供給を組み合わせ、厚肉管の面取りジョイントのルート、充填、仕上げパスを効率的に行います。制御されたオシレーションで均一な溶着を実現します。

リソース
製品カタログおよび取扱説明書がインストール、操作、保守の詳細のために利用可能です（製品ページのリソース参照）。

技術仕様

• 説明: SX222 AVC / OSC システム
• 品番: SX222-NAOF
• モデル: SX222
• 外径範囲: 2.375 – 8.625" / 55 – 228 mm
• 定格使用率 100%: 200 A
• 電極径: 1/16" または 3/32" (1.6 または 2.4 mm)
• 冷却: 水冷
• 最大使用温度: 40 °C / 104 °F
• 最大騒音放射: < 70 dB
• 製品重量: 61 kg / 134 lbs
• 軸方向モータ駆動 (OSC): ±10 mm (0.39")
• 対応肉厚: 最大12.7 mm (0.5")
• 同心クランプとステンレス製クランプ爪
• 自動軌道回転
• 対応材料: 各種鋼材および特殊合金
