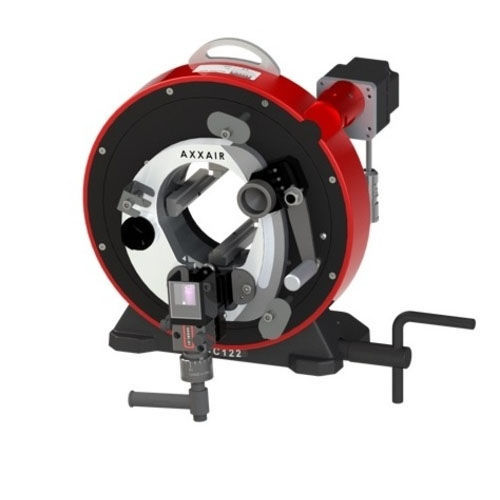

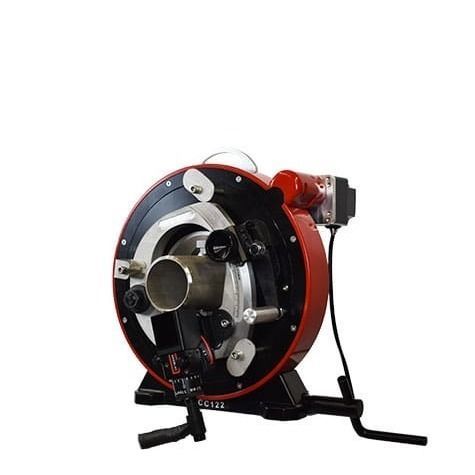

TIG球状溶接機 SX122 series

自動スチール用パイプ用

概要
SX122は、工場での配管・チューブのプレファブ（ prefabrication ）向けに設計された軌道（オービタル）TIG溶接機です。溶融および溶融＋ワイヤーのプロセスに対応し、各種鋼材や特殊合金に適合します。変換キットにより軌道切断や面取りへの切替が可能で、SAXX電源と組み合わせて安定した再現性の高い溶接を実現します。

主な機能

• 溶融または溶融＋ワイヤーによる軌道TIG溶接で一貫した再現性のある溶接を提供
• 電極およびチューブの軸方向調整により精密な継手位置決めが可能（チューブ位置決め精度 ±5 mm / 0.2″）
• 特殊治具を必要としないミクロメータ式アークギャップ調整
• 外径機械追従によりチューブの楕円化があっても電極～チューブ間距離を一定化
• 同心クランピングで溶接中のチューブ変形を最小化
• 自動回転により均一な貫入と安定した溶接結果を実現
• ステンレス製クランプジョーにより汚染を防止し内面を保護
• 溶接・切断・面取りを2本の調整ネジで素早く切替可能

仕様表
説明 | SX122 空冷 | SX122 水冷
電源 | 空冷 | 水冷
型番 | SX122-A | SX122-E
チューブ固定範囲 | 0.5 – 4.5″ / 12 – 119 mm | 0.5 – 4.5″ / 12 – 119 mm
100% 定格 | 100 A | 200 A
電極径 | 1/16″ または 3/32″ / 1.6 または 2.4 mm | 1/16″ または 3/32″ / 1.6 または 2.4 mm
冷却 | なし | あり
最大使用温度 | 40 °C / 104 °F | 40 °C / 104 °F
最大音響放射 | < 70 dB | < 70 dB
重量（本体） | 45 kg / 99 lbs | 45 kg / 99 lbs

製品の利点

• 工場プレファブ向けに再現性の高い高品質な軌道TIG溶接を実現
• 精密な軸方向位置決めで手直しを低減
• 専用治具を不要とするミクロメータ精度のアークギャップ制御
• 外径追従により楕円化したチューブでも電極～チューブ距離を維持
• 同心クランプとステンレスジョーで変形・汚染を最小化
• SAXX電源による安定した自動溶接性能
• 溶接・切断・面取りの多機能性と迅速な切替
• 現場作業の削減と据付時のリスク低減
• 食品・流体・高純度用途に適した汚染防止機能

技術仕様

• モデル：SX122（バリアント：SX122-A 空冷、SX122-E 水冷）
• チューブ外径 / 固定範囲：0.5–4.5″ / 12–119 mm
• 機能：軌道TIG溶接（溶融または溶融＋ワイヤー）；キットにより切断／面取りへ変換可能
• 100% 定格：100 A（空冷）、200 A（水冷）
• 電極径：1/16″ または 3/32″（1.6 または 2.4 mm）
• 冷却方式：空冷（SX122-A）または水冷（SX122-E）
• 最大使用温度：40 °C / 104 °F
• 最大音響放射：< 70 dB
• 本体重量：45 kg / 99 lbs
• 同心クランピング、ステンレスジョー、軸方向電極調整、ミクロメータ式アークギャップ制御
