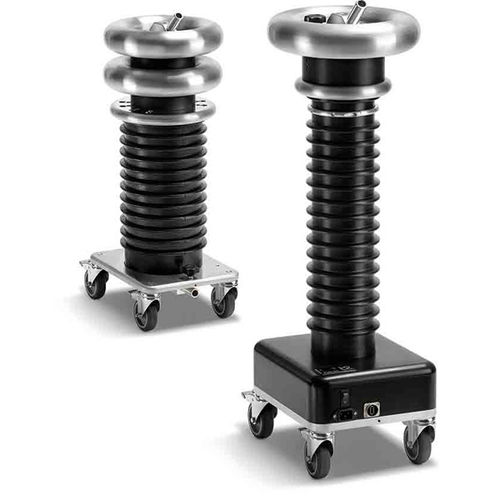

部分除荷測定システム PD120-2 & PDTD120-2

移動式

PD120-2とPDTD120-2は、中電圧ケーブル、回転機、変圧器の診断のためのポータブルソリューションとビルトインソリューションの両方を提供します。中・高圧ケーブルの診断により、脆弱性を早期に検出し、サービス中にケーブルが故障する前に予防保全作業を実施する機会を提供します。 性能。PDTD120-2 は統合されたタンデルタの診断機能を含み、従って時間を節約し、偽の結果につながるケーブルの前処理を避ける同時包括的な PD および TD の診断を特色にします。 総合的な診断PDTD120-2は、異なる長さのケーブルを一定周波数で測定することができ、以前の測定結果からPDとTDの結果を比較するための前提条件となります。 アプリケーション。100kmまでのXLPE、PE、EPR、PILCケーブルのテストに適しています。 PD 局在化。ケーブル内のPD故障の正確な定位精度は1%で、分解能は0.1mあたり0.1pCです。 完全なシステムです。PDTD120-2は、HVA120デバイス（供給範囲外）と組み合わせることで、120kV出力電圧範囲のフル機能・フルバリューシステムを実現します。 準拠しています。PD120-2およびPDTD120-2デバイスは、IEEE 400.2および400.3と規格HD 620、CEI EN 50393、IEC 60270、IEC 60502-2およびそれらのローカル派生のようなガイドに準拠しています。 電圧（正弦波） - 120 kV、85 kVrms 静電容量 - PD-2 CC - PD-2フィルタ ~ 1 nF ~ 1 nF 速度範囲 (v/2) - 10～150 m/µs PDバックグラウンドレベル - < 10 pC サンプルレート - 200 MS/s タンデルタ(分解能/精度) - 1 x 10-5 / ± 1 x 10-4
