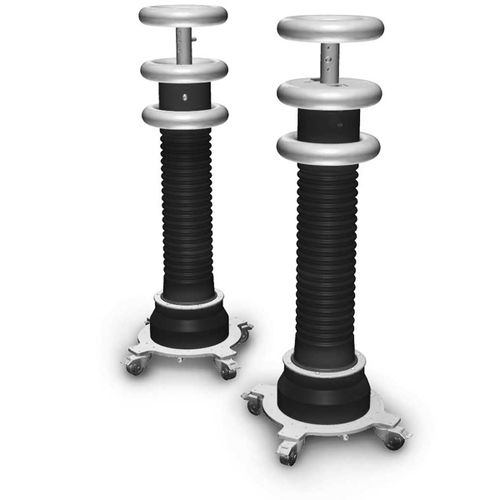

部分除荷測定システム PDTD200-2

自動携帯型

PDTD200-2診断システム（HVA120またはHVA200テストセットとの組み合わせ）は、中電圧ケーブル、回転機械、変圧器の診断のためのポータブルソリューションとビルトインソリューションの両方を提供します。中・高圧ケーブルの診断により、脆弱性を早期に検出し、ケーブルが故障する前に予防保全作業を実施する機会を提供します。 性能。PDTD200-2ダイアグノティックシステム（HVAテストセットとの組み合わせ）は、中電圧ケーブルの包括的なPDおよびTD診断を可能にし、時間を節約し、誤った結果につながるケーブルの前処理を回避します。 包括的な診断PDTD200-2では、一定周波数で異なる長さのケーブルを測定することができ、過去の測定結果からPDとTDの結果を比較するための前提条件となります。 アプリケーション。100kmまでのXLPE、PE、EPR、PILCケーブルのテストに適しています。 PD 局在化。ケーブル内のPD故障の正確な定位精度は1%で、分解能は0.1mあたり0.1pCです。 完全なシステムです。PDTD200-2は、HVA120またはHVA200テストセット（供給範囲外）と組み合わせることで、120～200kVの出力電圧範囲に対応したフル機能のフルバリューシステムを構築します。 コンプライアンス。PDTD200-2 システムは IEEE 400.2 および 400.3 および標準 HD 620、CEI EN 50393、IEC 60270、IEC 60502-2 およびそれらのローカル派生のようなガイドに従っています。 電圧（正弦波） - 200 kV, 141 kVrms 静電容量 - PD-2 CC - PD-2フィルタ 0.75nF 0.75nF 速度範囲 (v/2) - 10～150 m/µs PDバックグラウンドレベル - < 10 pC サンプルレート - 200 MS/s タンデルタ(分解能/精度) - 1 x 10-5 / ± 1 x 10-4
