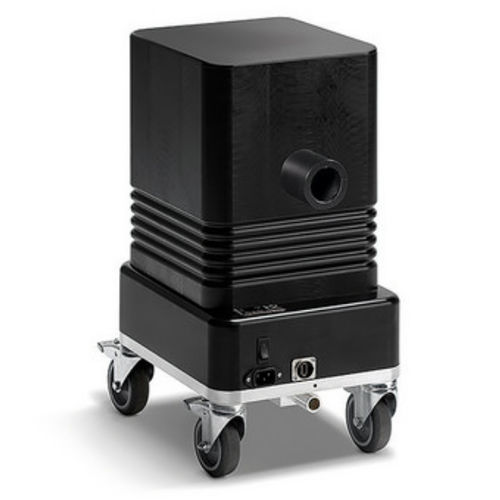

部分除荷測定システム PD30-E

移動式

中・高圧ケーブルの診断は、脆弱性を早期に検出する機会を提供し、ケーブルが故障する前に予防保全作業を行うことができます。PD30-E は、診断用のポータブルソリューションとビルトインソリューションの両方を提供し、ケーブル、その接続部、終端部の精密な分析を行います。 性能PD30-E は単一の装置 HV フィルターでカップリング コンデンサーとともにそれを小型にし、同時に高効率に結合します。 アプリケーション。100kmまでのXLPE、PE、EPR、PILCケーブルのテストに適しています。 PD 局在化。ケーブル内のPD故障の正確な定位精度は1%で、分解能は0.1mあたり0.1pCです。 完全なシステムです。PD30-Eは、HVA28TDデバイス（供給範囲外）と組み合わせることで、30kVの出力電圧範囲に対応したフル機能でフルバリューなシステムを実現します。 コンプライアンス。PD30-E デバイスは、ガイド IEEE 400.3 およびそのローカル派生の標準 IEC 60270 に準拠しています。 電圧（正弦波） - 34 kV、24 kVrms 静電容量 - PD-2 CC - PD-2フィルタ ~ 1 nF ~ 1 nF 速度範囲 (v/2) - 10～150 m/µs PDバックグラウンドレベル - < 10 pC サンプルレート - 250 MS/s
