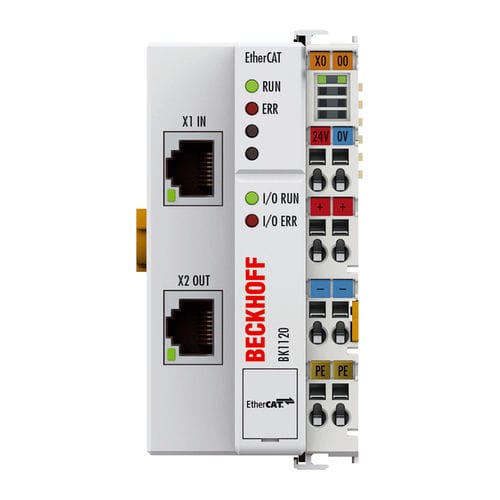

機械式結合器 BK1 series

電子光学ファイバー用

EtherCATカプラはフィールドバスレベルのEtherCATプロトコルとEtherCATターミナル間のリンクです。EtherCATシステムの通信は最後のターミナルまで連続的に行われるため、カプラはプロセスデータのストリームを変更することなく物理層のみを変換します。 3種類の技術から選択できます： EtherCAT: 超高速通信規格 EtherCAT P: 通信と電源を1本のケーブルに統合 EtherCAT G: 最大10Gbit/sの速度 カプラ、ジャンクション、エクステンションは区別されます。EtherCATカプラはターミナルセグメントを開始するヘッドステーションです。ジャンクションはEtherCATセグメント内のどこにでも配置でき、スター型トポロジーを設定できます。エクステンションはEtherCATターミナルブロックの端に接続し、ライントポロジーを設定できます。 この製品は必要な物理層や追加機能に応じて様々なバージョンがあります。 物理層 銅ベースのRJ45接続 銅ベースのM8接続 シングルまたはマルチモード光ファイバー接続 POF（ポリマー光ファイバー）接続 追加機能 可変トポロジー用IDスイッチ ホットコネクトおよび高速ホットコネクト技術によるトポロジー変更 コンパクトで省スペースなソリューションのための統合デジタルI/Oと安全I/O 最大300mまでの距離延長接続 高精度アナログ測定技術用メタルハウジングと追加診断機能
