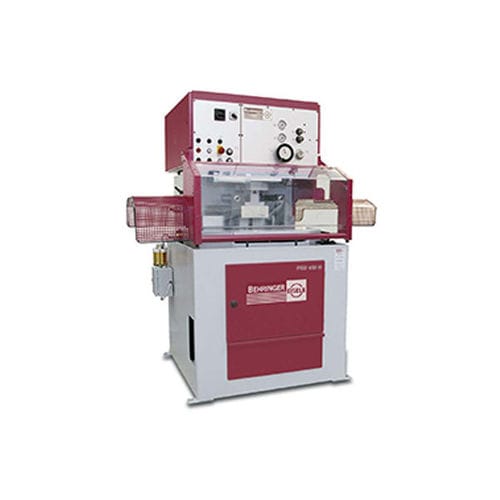

止型鋸 PSU 450 H

円形金属用パイプ用

概要
プロファイル、パイプ、金属の実材切断用に設計された半自動の傾斜円盤ノコ。90°、45°、30°の固定角度ストッパーを備え、刃径450 mmのノコ刃を使用。金属加工工場や製造業向けに適しています。

駆動とソーユニット
PSUのソーユニットは、自社製のイーゼレ（Eisele）衝撃吸収機構を備えたウォームギアを中心に構成されています。堅牢な駆動と重量のあるベースにより、振動を抑えた安定した動作を実現し、切断面の品質や刃寿命を向上させます。

主な特長

• 最適な切り屑排出
  下方からの刃の進入により、パイプや中空プロファイルの切断時でも効果的に切り屑を排出します。
• 広い材料対応範囲
  平鋼、角材、実材、パイプ、特殊プロファイルなど、産業・工場用途に対応。
• 堅牢な機械基礎
  重量のある据え付け台と振動吸収鋳物部品により、低振動での切断を実現します。
• 高い切断品質
  刃の両側でワークをクランプすることで、きれいな切断面と厳しい公差を確保します。
• 耐久性のある駆動部
  ウォームギアの衝撃吸収により振動を低減し、耐用年数を延ばします。
• 使いやすい傾斜調整
  下側配置のソーユニットにより角度調整が容易。30°、45°、90°の固定ストッパーが標準装備されています。
• マイクロスプレー潤滑
  ノズルによる最少量潤滑（MQL）を標準搭載し、刃の寿命延長と作業環境の清潔化に寄与します。

切断範囲（可変材料ストッパー付き）
平板 90°: 240 x 70 / 390 x 30 mm
平板 45°: 170 x 70 / 280 x 30 mm
平板 30°: 120 x 70 / 190 x 30 mm
角材 90°: 140 x 140 mm
角材 45°: 125 x 125 mm
角材 30°: 100 x 100 mm
丸材 90°: 150 mm
丸材 45°: 145 mm
丸材 30°: 120 mm
最小丸材寸法: 10 mm
最小平板寸法: 10 x 10 mm

性能特性
駆動出力: 3.0 / 3.6 kW
回転数 標準: 6 / 12 / 24 / 48 min-1
回転数 オプション: 12 / 24 / 48 / 96 min-1
刃径: 450 mm
刃送り: 油圧式
ワーククランプ: 油圧式

寸法と重量
長さ: 1,450 mm
幅: 1,610 mm
高さ: 1,900 mm
重量: 1,350 kg
材料支持高さ: 1,020 mm

仕様 / 技術データ

• 型式: PSU 450 H
• 刃径: 450 mm
• 出力: 3.0 / 3.6 kW
• 標準回転数: 6 / 12 / 24 / 48 min-1
• オプション回転数: 12 / 24 / 48 / 96 min-1
• 刃送り: 油圧式
• ワーククランプ: 油圧式
• 角度固定ストッパー: 30°, 45°, 90°
• 切断範囲例: 平板90° 最大240 x 70 mmまたは390 x 30 mm；丸材90° 最大150 mm
• 最小切断寸法: 丸材 10 mm；平板 10 x 10 mm
• 寸法 L x W x H: 1,450 x 1,610 x 1,900 mm
• 重量: 約1,350 kg
• 材料支持高さ: 1,020 mm
• 標準潤滑: マイクロスプレー（最小量潤滑）切削油システム
• 用途: プロファイル、パイプ、実材および同等の金属用
