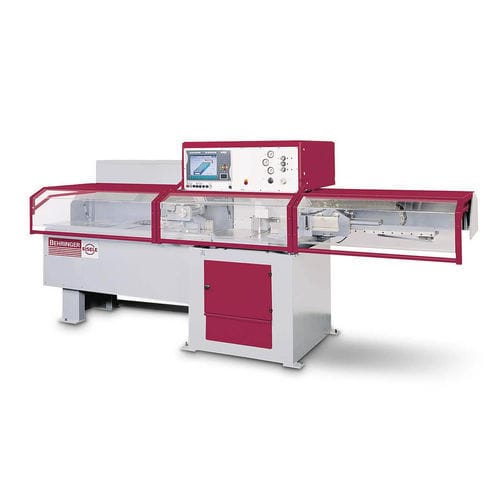

止型鋸 PSU 450 A

円形金属用パイプ用

概要
PC制御の高性能自動傾斜丸鋸 PSU 450 A は、経済的な切断と高い設備処理能力を備え、操作性に優れています。高い自動化レベルとモジュール設計により、幅広い用途に対応します。プロファイル、パイプ、各種のソリッド材を完全自動で加工できます。

主な機能説明
サーボモータ駆動の軸が材料の精密な位置決めと傾斜角の調整を実現します。オプションの排出グリッパーと排出装置がワークを把持し、機械外の任意の位置に整列して排出します。必要に応じて給送マガジンや排出設備と組み合わせ可能です。

特長

• 最高レベルの自動化: 給送グリッパーと切断グリッパーの接続により、端材・残材・ガセットの排出を含む完全自動運転が可能。
• サーボ軸: 材料長さの高精度・高速位置決めと傾斜角調整。
• 広い材料対応: 平材、アングル、ソリッド材、パイプ、特殊プロファイルに対応。
• 堅牢な機械基礎: 重量ベースと振動吸収性の高い鋳鉄部品により低振動切断と工具長寿命を実現。
• 最適な切りくず排出: 下からの刃送りで、特にパイプや中空プロファイルでの切りくず排出に有利。
• 材料消費の低減: 交互切断により同角度断面でのガセット不要化を実現。
• 頑強な駆動系: Eisele の振動吸収機構を備えたウォームギアが振動を低減し、切断品質と刃寿命を向上。
• 簡単で直感的な制御: 操作性に優れたPC制御で迅速な選択とエラー回避。
• 短いサイクルタイム: 電子式切断高さ調整と刃の高速復帰。
• 高い切断品質: 刃の両側でのワーククランプにより、きれいな切断面と低公差を実現。
• マイクロスプレー潤滑: MQL（最小量潤滑）で刃を継続的に潤滑し、作業環境を清潔に保つ。
• 最新インタフェース: ASCII、DSTV、OPC-UA 等の標準化インタフェースでプロセス制御へ統合可能。

切断範囲
平材 90° — 240 x 70 mm
平材 45° — 170 x 50 mm
平材 30° — 130 x 30 mm
正方形 90° — 140 x 140 mm
正方形 45° — 125 x 125 mm
正方形 30° — 100 x 100 mm
丸材 90° — 150 mm
丸材 45° — 145 mm
丸材 30° — 112 mm
最小丸体寸法 — 10 mm
最小平体寸法 — 10 x 10 mm

性能
駆動出力 — 7.1 kW
回転数 — 1 - 70 min-1
刃径 — 450 mm
送り長さ（片送り） — 1,500 mm
送り速度 — 667 mm/s
刃送り — 油圧式
ワーククランプ — 油圧式

寸法・重量
長さ — 5,800 mm
幅 — 1,600 mm
高さ — 2,300 mm
重量 — 3,150 kg
材料支持高さ — 1,045 mm

技術仕様

• Model: PSU 450 A
• Manufacturer / Brand: Behringer Eisele
• 制御: NESTING機能を備えた高性能PC制御
• 刃: Ø 450 mm
• 出力: 7.1 kW
• 速度域: 1 - 70 min⁻¹
• 送り: 油圧式刃送り; 最大速度667 mm/s; 片送り長さ1,500 mm
• クランプ: 油圧式ワーククランプ
• 潤滑: マイクロスプレー / 最少量潤滑システム
• 自動化: 給送マガジン、切断・給送グリッパー、オプションの排出グリッパーに対応
• インタフェース: ASCII、DSTV、OPC-UA（標準化）
• 構造: 重量ベースと振動吸収鋳鉄部品
