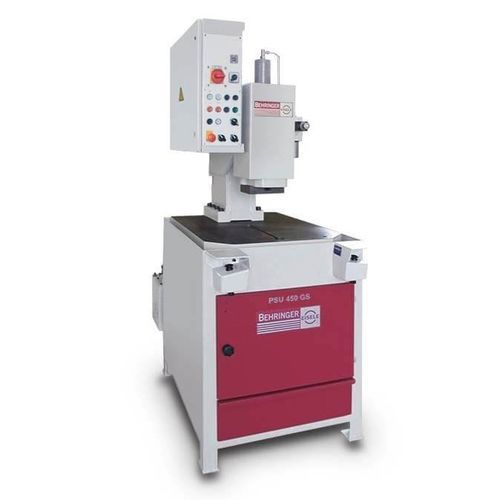

丸鋸 PSU 450 GS

横型金属用パイプ用

概要
PSU 450 GSは、サイレンサー、ハイドロフォーミング部品、排気管などの曲げ管の切断に特化した量産用円盤鋸です。規格化された取付口と平坦な材料テーブルにより、ワーク専用の治具を取り付けられます。鋸の入・退出位置は自由に調整可能です。標準の両手操作により、煩わしい機械式カバーなしで快適かつ安全に作業できます。

駆動と構造
PSUの中心部は自社製のEISELE吸振機構付ウォームギヤユニットです。堅牢なギヤ設計と重量のある機械ベース、振動吸収鋳鉄部品の組合せにより、低振動で安定した駆動が得られ、切断面品質と刃寿命が向上します。

主な特長

• ワーク専用治具の取付け
  平坦な材料テーブルは、カスタム治具を素早く取り付け・交換でき、単純から複雑形状まで安全に切断できます。
• 確実なワーククランプ
  極めて頑強なクランピングブリッジと160 mmストロークのロングストロークシリンダ（内蔵）により、ワークを確実に固定します。
• 入・退出位置の調整
  素材に対する鋸の入・退出位置は治具に応じて自由に調整できます。
• 両手操作
  標準の両手操作により、煩わしい機械カバーなしで快適かつ安全に作業できます。
• 堅牢な機械ベース
  重量のある機械台と振動吸収鋳鉄部品により、振動が抑えられ、切断の安定性と工具寿命が向上します。
• 耐久性の高いギヤボックス
  EISELE吸振機構付ウォームギヤは振動を効果的に抑え、良好な切断面と長い刃寿命を実現します。
• 最適な切りくず排出
  下から上への鋸送りにより、管材や中空断面の切断時に切りくずが効率良く排出されます。
• マイクロスプレーシステム
  標準の最小量潤滑システムがノズル経由で鋸刃を湿らせ、工具寿命を延ばし作業環境を清潔に保ちます。

構成オプション
PSU 450 GSは、多数のオプションにより生産要件に合わせて構成可能です。

技術データ
切断範囲
丸材: 150 mm
角材: 140 x 140 mm
平鋼: 400 x 30 mm
最小切断丸材寸法: 10 mm
最小切断平鋼寸法: 10 x 10 mm

性能仕様
駆動出力: 3.0 / 3.6 kW
標準回転数: 6 / 12 / 24 / 48 min-1
オプション回転数: 12 / 24 / 48 / 96 min-1
鋸刃直径: 450 mm
鋸送り: 油圧式
ワーク固定: 油圧式

寸法と重量
長さ: 1,600 mm
幅: 1,025 mm
高さ: 2,040 mm
重量: 1,200 kg
材料支持高さ: 1,000 mm

仕様

• 型式: PSU 450 GS
• 切断範囲（丸材）: 150 mm
• 切断範囲（角材）: 140 x 140 mm
• 切断範囲（平鋼）: 400 x 30 mm
• 最小切断寸法（丸材）: 10 mm
• 最小切断寸法（平鋼）: 10 x 10 mm
• 駆動出力: 3.0 / 3.6 kW
• 標準回転数: 6 / 12 / 24 / 48 min-1
• オプション回転数: 12 / 24 / 48 / 96 min-1
• 鋸刃直径: 450 mm
• 鋸送り: 油圧式（下→上送り）
• ワーク固定: 油圧式（ロングストロークシリンダ、ストローク160 mm）
• 機械寸法（L x W x H）: 1,600 x 1,025 x 2,040 mm
• 重量: 1,200 kg
• 材料支持高さ: 1,000 mm
• 標準: 最小量潤滑（マイクロスプレー）による刃冷却/潤滑
• EISELE吸振機構付ウォームギヤユニットによる低振動・長寿命
