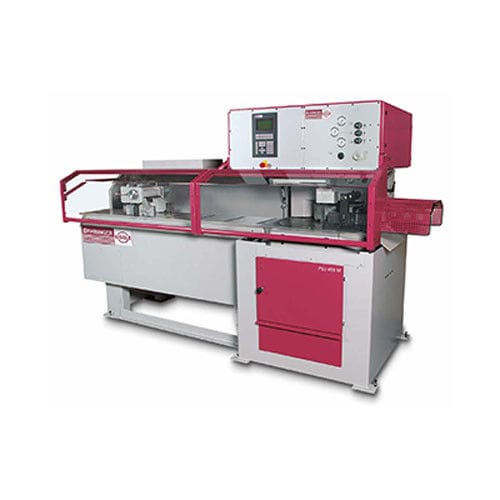

止型鋸 PSU 450 M

円形金属用パイプ用

概要
自動傾斜丸ノコ PSU 450 M は、パイプ、プロファイル、実材および角度切断に対応する多用途機です。高生産性、プロセスの信頼性、簡単な操作が特長です。自動傾斜調整とサーボモータ駆動の送り把持機を備え、高い柔軟性を実現します。モジュラー設計により、供給マガジンや排出装置との組み合わせが可能です。

機構と駆動
PSU 鋸ユニットの心臓部は、自社製の Eisele 衝撃吸収機能を備えたウォームギアです。この堅牢なギアボックスは、滑らかで低振動の運転を実現し、切断面の品質向上と刃物寿命の延長に寄与します。

特長

• 最適な切りくず排出 – 下方からの刃物進給により、パイプや中空プロファイルの切断時でも切りくずの流れが良好です。
• 幅広い材料対応 – 平板、角材、実材、パイプ、特殊プロファイルなど、産業向け・作業場向けに対応します。
• 堅牢なマシンベース – 重量のあるフレームと鋳鉄部品により振動を低減し、工具寿命を向上します。
• マイクロスプレーシステム – 標準で最小量潤滑（MQL）を装備し、切削油で刃先を湿らせて刃寿命を延ばし作業環境を清潔に保ちます。
• 高い切断品質 – 刃の両側でワークをクランプすることで、良好な切断面と厳しい公差を実現します。
• 堅牢で耐久性のある設計 – Eisele の衝撃吸収を備えたギア構造が振動を抑え、長寿命を確保します。
• 簡単で直感的な操作 – 分かりやすい制御系により、プログラム間の迅速なナビゲーションで操作ミスを防ぎます。
• サーボ軸 – 起点材料の長さ位置決めや傾斜角度調整を正確かつ高速に行います。
• 短いサイクルタイム – 電子式切断高さ調整と刃の高速復帰によりサイクルタイムを短縮します。
• 材料消費の削減 – 交互切断により同角度部の補強材が不要となり、材料節約と生産性向上が可能です。

切断範囲
自動傾斜調整：30°～150°
平板 90°：240 x 70 mm
平板 45°：180 x 50 mm
平板 30°：130 x 30 mm
正方形 90°：140 x 140 mm
正方形 45°：125 x 125 mm
正方形 30°：100 x 100 mm
丸材 90°：150 mm
丸材 45°：145 mm
丸材 30°：112 mm
切断可能最小径（丸）：10 mm
切断可能最小断面（平）：10 x 10 mm

性能特性
駆動出力：3.0 / 3.6 kW
回転数 標準：6 / 12 / 24 / 48 min^-1
回転数 オプション：12 / 24 / 48 / 96 min^-1
刃物直径：450 mm
送り長さ（片押し）：1,500 mm
送り速度：667 mm/s
刃送り方式：油圧式
ワーククランプ：油圧式

寸法・重量
長さ：3,100 mm
幅：1,500 mm
高さ：1,950 mm
重量：2,300 kg
材料支持高さ：1,020 mm

仕様 / 技術データ

• 型式：PSU 450 M
• 刃物直径：450 mm
• 駆動出力：3.0 / 3.6 kW
• 標準回転数：6 / 12 / 24 / 48 min^-1
• オプション回転数：12 / 24 / 48 / 96 min^-1
• 送り長さ（片押し）：1,500 mm
• 最大送り速度：667 mm/s
• 刃送り：油圧式
• ワーククランプ：油圧式
• 自動傾斜調整範囲：30°～150°
• 切削能力（例）：平板 90° 240 x 70 mm；正方形 90° 140 x 140 mm；丸材 90° 150 mm
• 最小切断寸法：丸 10 mm；平 10 x 10 mm
• 外形寸法（L x W x H）：3,100 x 1,500 x 1,950 mm
• 重量：2,300 kg
• 材料支持高さ：1,020 mm
• 標準マイクロスプレー潤滑（MQL）による刃冷却・長寿命化
• 精密な材料搬送のためのサーボ駆動送り把持機
