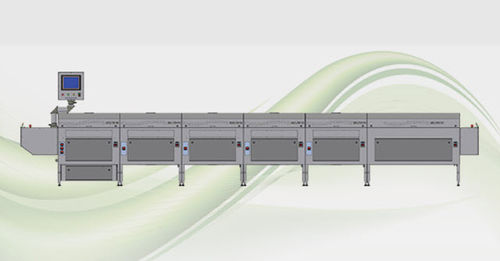

UV重合装置

乾燥用コンベヤー ベルト付

概要
BELTROTHERM サーマルキュアコンベヤーは、フォトテクニックやスクリーン印刷による基板、メンブレンスイッチ、ダイヤル、パネルなどの生産工程向けに設計されています。平ベルトまたはVベルトの搬送で、感光性インクやはんだレジストの予備乾燥および最終硬化（片面／両面）が可能です。導電性カーボン、銀、銅インク、2液型塗料やその他の熱硬化性コーティングの硬化にも対応します。

用途

• 感光性はんだレジストの予備乾燥および最終硬化
• カーボン、銀、銅、放熱ペーストの硬化
• 2液型インク、樹脂、絶縁材料などの硬化
• 印刷、電子、プラスチック、繊維、包装、自動車、ガラスなどの産業で使用

技術
長波長赤外線（IR）放射と循環する温風を組み合わせて硬化を行います。平ベルト（またはVベルト）搬送により、各基材を選択可能な温度プロファイルで通過させます。両面硬化が可能で、IRと循環空気の組み合わせによりバッチオーブンに比べて硬化時間を大幅に短縮できます（目安：約1/6まで短縮）。

代表的な処理時間（例）

• 感光性はんだレジストの最終硬化：約8〜10分
• 感光性はんだレジストのタックドライ：約4〜5分
• カーボン、銀、銅、放熱ペーストの硬化：約1〜3分

制御
タッチスクリーンパネル付きのPLC制御により、全機能を監視・管理します。最大10プログラムを保存可能で、印刷/エクスポート機能により工程管理と記録が可能です。

利点

• バッチプロセスに比べ短時間での硬化
• 均一で完全な熱硬化
• UV硬化の統合オプション
• モジュラーで省エネルギー設計
• 直ちに次工程へ移行可能
• 表面硬度、光沢、耐薬品性の向上

利用可能なモジュール

• 安定化（ステビライゼーション）モジュール
• 蒸気除去 / 排気モジュール
• 加熱モジュール
• 冷却モジュール
• 各種投入／排出モジュール
• PLC搭載のモバイルコンソール（タッチスクリーン）

技術仕様（概要）

• 有効幅：610 mm（24 in）または 760 mm（30 in）
• ベルト速度：調整可能
• はんだレジスト予備乾燥速度範囲：0.5 - 50.0 m/min
• はんだレジスト硬化速度範囲：0.2 - 2.0 m/min
• ペースト硬化速度範囲：0.5 - 5.0 m/min
• 温度範囲：常温〜250 °C
• 電源接続：400 V 3/N/PE 50 Hz
• モジュールあたり接続電力：9.3 kW / 18.6 kW
• モジュールあたり稼働電力：4.6 kW / 9.3 kW
• 供給空気 / 排気空気（モジュール毎）：100 - 300 m³/h
• モジュール寸法（1モジュールあたり）：長さ 1000 mm、幅 1000 mm、高さ 1200 mm
