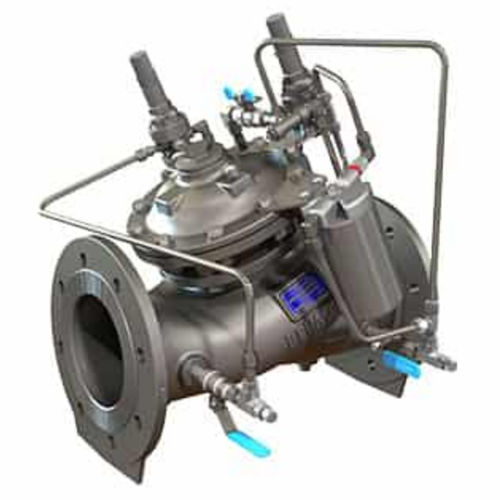

グローブバルブ MN-723

油圧操作制御パイロット

概要
油圧パイロット式の制御弁で、減圧および保持の2つの独立した機能を備えています。流量変動や下流圧の変化に関係なく所定の最小上流圧を維持し、流量の変動や過大な上流圧に関わらず下流圧が設定した最大値を超えないようにします。700 Sigmaシリーズは、流れの妨げがないハイドロダイナミックボディを採用し、高差圧システムでの効果的な調節を可能にします。キャビテーションと騒音を最小限に抑える設計で、上下水道、鉱業および重工業用途に適しています。

主な特長

• 改ざん防止設計
• 優れた抗キャビテーション性能
• 広い流量範囲での精密な調節
• 高い圧力安定性と精度
• ドリップシール（液だれ防止）
• ハイドロダイナミックで障害物のない流路
• 低流量安定化のためのV‑Portスロットルプラグ（オプション）

設計とアクチュエータ

• 二重室のユニタイズドアクチュエータ、単一ユニットとして脱着可能
• 保護されたダイアフラム
• 急な系統条件変化に対する迅速な応答
• 保守性の向上：アクチュエータおよびシートアセンブリはインラインで取り外し・整備可能

用途

• 上水道・自治体供給
• 鉱業および重工業
• 減圧と保持の機能が要求される高差圧システム

入手可能なドキュメント

• 製品ページ（MN-723）
• 設置・操作・保守マニュアル（IOM）
• 700シリーズのパンフレットおよび技術資料
• 700シリーズ用の予備部品リスト
• 注文ガイドおよびエンジニアリング文書

技術仕様

• 型式：MN-723
• シリーズ：700 Sigma Series
• タイプ：油圧パイロット式制御弁（減圧および保持）
• 構造：斜めパターン、グローブ弁型
• アクチュエータ：二重室ユニタイズドアクチュエータ、単体で脱着可能
• シートアセンブリ：ユニタイズド、インライン整備可能
• 流路：ハイドロダイナミック、障害物のない設計
• 抗キャビテーション：キャビテーションと騒音を最小化する設計
• オプション：低流量安定化のためのV‑Portプラグ
• 保守：インラインでの簡易保守
• 典型用途：上水道、鉱業、産業分野
