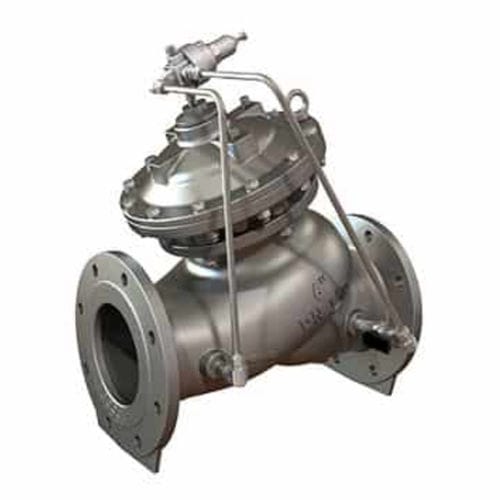

高圧圧力リリーフ弁 MN-73Q

油圧式ライン用差動

概要
MN-73Q は、油圧パイロット式の傾斜型グローブ（座弁）による急速圧力逃がし弁で、設定値を超えた過圧時に完全に開いて圧力を解放します。流路を妨げない流体力学的ボディにより、高い圧力差がある用途でも効果的な調整能力を発揮します。上下水・鉱山などの要求の厳しい環境向けに設計され、キャビテーションや騒音を抑えつつ再現性のある作動を実現します。

特長・利点

• 過酷な運用条件に対応
  • 改ざん防止設計。
  • キャビテーション対策により摩耗を低減。
  • 広い流量レンジで柔軟なシステム統合が可能。
  • 設定値の安定性と精度が高い。
  • 滴下のない密閉性。
• 二重室アクチュエータ
  • 保護されたダイアフラム。
  • 突発的な圧力変動を防ぐ緩やかな閉止動作。
  • 座／アクチュエータを一体で取り外せるため、ライン上での保守を簡素化。
• 流路に障害物がない設計で油圧性能を最適化。
• 平衡式シールディスクにより高い逃がし流量を確保。
• 手動試験弁により設定を変えずに現地試験が可能。

アクチュエータ設計

• 座ユニットと二重室アクチュエータを一体化したユニットとして本体から取り外し可能。
• ライン上でのサービスが可能な設計でダウンタイムを低減。
• キャビテーションや運用荷重に耐える構成部品を採用。

追加機能

• 内部障害を最小化する流体力学的ボディプロファイル。
• 高いΔPでも逃がし能力を維持するバランスドトリム。
• 設定変更を行わずに機能確認ができる手動試験弁。

用途
上水道、広域灌漑、産業設備、鉱山用途など、高い圧力差の管理、キャビテーション対策、騒音低減が求められるシステムに適しています。

仕様 / 技術情報

• 型式: MN-73Q
• シリーズ: 700 Sigma
• 製品種別: 急速圧力逃がし弁（サージ・圧力逃がし）
• 作動方式: 油圧、パイロット式
• 構造: 傾斜型、グローブバルブ
• アクチュエータ: 座ユニットと二重室アクチュエータのユニット、取り外し可能（ライン上保守可）
• ボディ設計: 流路を妨げない流体力学的形状で有効な調整能力を発揮
• 性能: 圧力上昇時に即時全開応答、高い再現性
• 主要機能: キャビテーション対策、改ざん防止、広い流量レンジ、設定安定性、滴下なしのシール、バランスドディスク、手動試験弁
• 典型用途: 上水道、灌漑、鉱山・産業設備
• 材料: 鉱山・過酷な水系用途に適合する材料を選定
