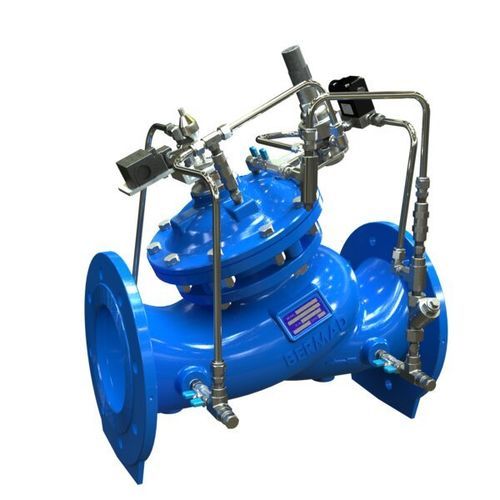

油圧式バルブ 743-03-S

調圧絶縁飲料水

製品
油圧作動式のブースターポンプ制御・圧力維持弁（アクティブチェック、開閉速度調整、エンドスイッチ付）。型式：743-03-S、700 Sigmaシリーズ。

概要
油圧作動でアクティブチェックを備えたポンプ制御兼圧力維持弁。2つの独立した機能を持ち、電気信号で全開または閉鎖してポンプを始動・停止時に系統から隔離し、水撃を防止します。開状態では流量変動に関係なく最小吐出圧を維持し、ポンプの設計流量や消費電力の超過を防止します。

主な特徴と利点

• 開閉速度調整およびエンドスイッチ内蔵
• 優れた耐空洞性（アンチキャビテーション）
• 広い流量レンジで安定した制御
• 高い安定性と精度、滴下防止のシール性
• インラインでの点検・保守が可能

二重室設計

• 緩やかな弁反応と閉止曲線
• 保護されたダイアフラム
• 非常に低い圧力での動作オプション

設計上のその他の特徴

• 柔軟な設計でオプションの追加が容易
• 障害物のない流路
• Vポート絞りプラグ（オプション）により低流量での安定制御
• 飲料水対応の材料選定（認証参照）

認証・規格

• EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081

代表的な用途

• 揚水場 — ポンプの始動・停止制御により過渡現象を防止
• 揚水場 — ポンプの運転点を維持し性能を保護

技術仕様

• 型式：743-03-S
• シリーズ：700 Sigmaシリーズ
• 作動方式：油圧作動、アクティブチェック、ポンプ制御および圧力維持弁
• 機能：電気信号による全開/閉鎖の独立機能；開状態での最小吐出圧維持
• 特長：開閉速度調整；エンドスイッチ（付属）
• 設計：二重室；緩やかな閉止曲線；保護ダイアフラム
• オプション：Vポート絞りプラグ；低圧動作仕様
• 保守：インラインでの保守対応
• 性能：アンチキャビテーション；広い流量範囲；高い安定性と精度；滴下防止シール；障害物のない流路
• 材料：飲料水用途に適合（認証参照）
• バーコード／内部コード：253869
