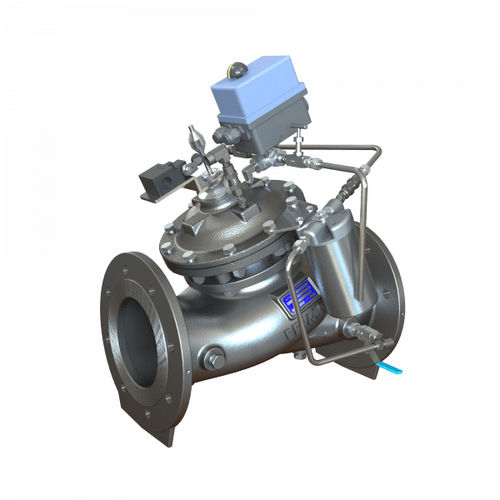

ダイヤフラム式バルブ MN-740

油圧式油圧操作制御

概要
油圧作動で電気信号により全開または全閉するブースターポンプ用制御弁。起動・停止時にポンプをシステムから確実に隔離し、配管のサージ（ウォーターハンマー）を防止するよう設計されています。MN-740（700 Sigmaシリーズ）は、ダイアフラム駆動の斜流型グローブ弁で、ユニタイズドな二重室アクチュエータと流れを妨げないハイドロダイナミックなボディを備え、高流量性能を発揮します。

主な特長

• 電気制御信号による自動作動の油圧原理：基本動作に継続的な外部電源を必要としません。
• メインバルブは常開（NO）または常閉（NC）構成が可能。
• ハイドロダイナミックなワイドグローブボディにより、流量係数（Kv/Cv）が高く、圧力損失が低減されます。
• スプリング付の内蔵逆止機能により、配管サイズの逆止弁を置換し、フォールセーフの機械的閉止を提供します。
• 滴下を防ぐシールと改ざん防止設計で過酷な用途に適合。
• ユニタイズド二重室アクチュエータ：フルパワーでの開閉（オプションB）に対応し、アクチュエータを一体ユニットとして取り外してインライン保守が可能。
• モジュール式で拡張が容易、流路に障害物がない設計。

用途

• 給水系やブースター局でのポンプ制御・保護。
• 起動/停止時にポンプの隔離が必要な鉱山や産業用ポンプシステム。
• 自治体の水道施設や大規模ポンプ設備。

オプション構成 / 注意事項

• 標準構成または独立フローチェック（コード "2S"）付きが選択可能。
• 二重室アクチュエータオプション（オプション "B"）で完全動力開閉を実現。
• 追加のパイロット、付属品、材質オプションは技術資料にて指定可能。

仕様 / 技術データ

• 型式：MN-740
• シリーズ：700 Sigma シリーズ
• 製品種別：ブースターポンプ制御弁 / クイックアクティブチェックバルブ
• 作動方式：油圧作動、ダイアフラム式；コマンド信号用の電気制御
• アクチュエータ：ユニタイズド二重室アクチュエータ、一体ユニットとして取り外し可能、インライン保守対応
• 弁体：斜流型グローブ、ハイドロダイナミック設計で流路が障害物なく高Cv/Kvを実現
• 逆止機能：スプリング付で配管サイズの逆止弁を置換、フォールセーフの機械的閉止
• シール：滴下なし（ドリップタイト）
• 設計特性：改ざん防止、鉱山・重負荷の給水用途に適合
• オプション：独立フローチェック（2S）、完全動力開閉（オプションB）、その他モジュール式オプション
• 典型用途：起動/停止時にポンプを隔離して配管サージを防止
