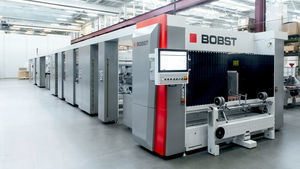

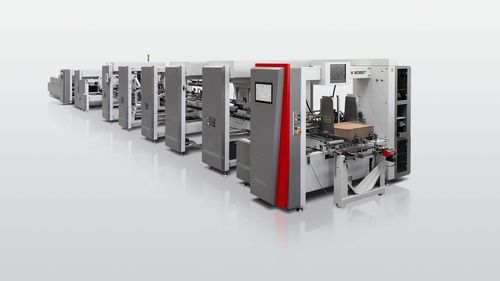

ボール紙折りたたみ機 EXPERTFOLD series

紙用自動地板供給用

多用途性と制御
段ボールおよびリトーラミネート紙箱の種類に関わらず、EXPERTFOLD 106 | 145 | 165 | 215は折り工程での完全な制御を目的に設計されています。高度な給紙、正確なプレブレーク、フィッシュテールやギャップを最小化する折り工程により、高い生産性と高品質な仕上がりを実現します。ストレートライン、クラッシュロック、4角／6角対応、短いセットアップ時間により、多様な箱形式に対応します。

主な利点

• 独自の折り技術
  • 高精度で安定した折りにより、フィッシュテールとギャップを低減
  • 極めて滑らかで正確な折り
  • 規格外の箱を自動排出
• 取り扱いが容易で稼働率向上
  • MATIC設定とリモコンにより段取り時間を短縮
  • 取り扱いが簡単でアクセス性が高く、切替が迅速
  • 給紙装置は市場の同等機比で約25%の時間でセット可能
• 高い構成柔軟性
  • モジュラー設計で優れた柔軟性と多用途性
  • あらゆるタイプの段ボールおよびリトーラミネート箱に対応
  • 多種の箱バリエーションを処理可能

製品仕様（表）
処理材料：板紙 — 最大 800 g/m2（材料特性に依存）
段ボールフルート：A, B, C, E, F, N, EF
能力・速度：20-250 m/min
寸法 - 長さ：20.20 / 23.80 m（例）
寸法 - 幅：2.70 / 3.00 m（例）
寸法 - 高さ：2.07 m（例）

機能

• Accufeed
  • プレート整列機能を統合し、安定した折り品質を確保
  • 左寄せ／右寄せの整列
  • あらゆる材料に対応した給紙
  • 給紙ランプの空気圧ロックによりセットアップ時間を短縮し、作業性を向上
  • オプションの自動整列装置（ジョブ・レシピ管理）により給紙のセット時間を削減
• 4角・6角機構
  • 幅広い箱タイプを処理可能
  • フック軌道を変調した高速度・高品質の折り
  • 電子制御の回転フックで簡単に設定可能
  • フラップサイズに合わせて傾斜するフレーム
  • SPHERE制御により設定の保存と呼び出しが可能
• トランスファーとデリバリー
  • 箱の流れを完全に制御する独立駆動
  • ACCUSQUAREで各箱を正確に整列
  • ベルト張力と高さ調整で安定した箱の流れを実現
  • 転送コンベアの調整でセットアップを短縮
  • 箱流れレギュレータにより正確な間隔で高速運転が可能
  • 自動エプロンセンタリングで糊付け品質を向上
• プレブレーカー
  • 高速度・可変角度のプレブレーク、エクストラロングモジュール搭載
  • ブランクの確実かつ正確な開口を実現
  • クイックセット用のリフティング装置
  • 重量物でも安定搬送できる幅広の下ベルトと駆動上ベルト
• 折り工程
  • ナチュラルで滑らかかつ正確な折りのためのクレースリリーフ装置
  • 完璧な折りを保証するクレースコントロール装置
  • ギャップとフィッシュテールを低減する5mの長い折りセクション
  • 駆動上ベルトで安定した搬送を維持
  • 大型・重量ブランク対応のオプション折りベルトおよび重荷重中央コンベア
• HMI SPHERE
  • 機械の全機能を制御
  • 最大2台の15インチフルカラーHDタッチスクリーン
  • ジョブ設定を案内するステップバイステップ手順
  • 直感的な操作のために全設定を1画面に表示
  • BOBST Connectプラットフォームと互換
  • 最大5,000件のジョブ設定を保存可能
• クラッシュロックモジュール
  • 高速で簡単なセットアップを可能にするモーター式リフティングフレーム
  • 短いマケレディのためのクイックセッティング
  • 大型箱のプレブレークや追加機器のスペースを提供
• Accueject
  • 単一の不良箱を排出できる品質管理装置
  • 最大35mm厚までの規格外箱をフルスピードで自動排出
  • 廃棄物とコストを削減
• 人間工学
  • 迅速なセットアップと直接的なプロセス制御のための最大限のアクセス性
  • 段階ごとの追加操作パネルによりチェンジオーバー時間を短縮
  • MATIC設定とリモートコントロールで迅速なマケレディ
  • LED機械状態表示と映像監視による生産全体の見える化
  • 作業者保護のための安全光線装置
• ジョブおよびレシピ管理ワークフロー
  • HMI SPHEREをBOBST Connect経由でバックオフィスと接続し、ジョブレシピを遠隔管理
  • 生産ラインへのレシピダウンロードで稼働率と一貫性を向上
  • 包装生産の進捗をリアルタイムで追跡
• 監視と管理
  • 装置の監視と性能管理により生産性と品質のレポートや洞察を提供
  • 空気・電力消費の監視により省エネの特定を支援

技術仕様

• シリーズ: EXPERTFOLD（モデル: 106、145、165、215）
• 処理材料: 板紙 — 最大 800 g/m2（材料特性による）
• 対応フルート: A、B、C、E、F、N、EF
• 速度範囲: 20-250 m/min
• 寸法（例）: 長さ 約20.20 / 23.80 m；幅 約2.70 / 3.00 m；高さ 約2.07 m
• 主要モジュール／オプション: ACCUF EED ブランクアライナー、4 & 6角モジュール、クラッシュロックモジュール、プレブレーカー、ACCUSQUARE、ACCUEJECT、POLYVACUUMおよびGYROBOX（eコマース向けオプション）、HMI SPHERE（ジョブ／レシピ管理）
