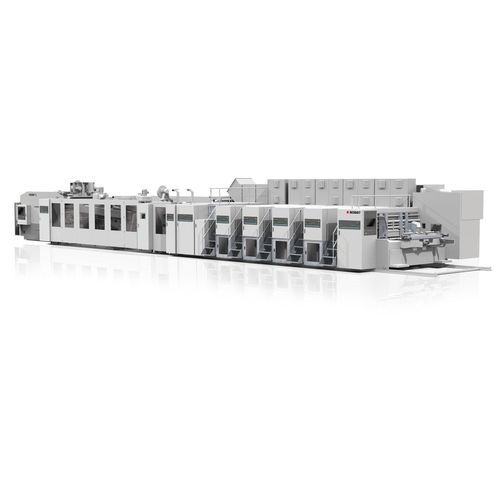

ボール紙製製作ライン VISIONFFG

自動コンピューター制御

概要
VISIONFFG Rapidsetは、プレフィーダーからパレタイザーまでのインライン生産に対応したRSCフルライン変換ソリューションです。フレキソ印刷、スロッター/ダイカット、フォルダーグルーを統合し、迅速なセットアップで安定した折り品質と正確な箱形状を実現します。

主な利点

• 完全なインライン変換：自動供給からパレタイジングまで、手作業を低減します。
• 高生産性：セットアップ・運転が容易で、最大18,000枚/hの処理速度。
• 折り品質を管理し、箱の強度を確保したコスト効率の高い生産。

機能

• フル変換シーケンス：prefeeder → flexo/印刷 → slotter/ダイカット → フォルダーグルー → パレタイザー。
• Rapidsetシステムにより、印刷版の迅速な交換と自動テンション調整が可能。
• Posilock®搭載のトップダイカッターで、迅速な位置決めと確実なロックを実現し、金型交換時間を短縮。
• 3段階のスコアリングを備えたスロッターにより破れを低減し、広い調整範囲を持つ自動ののりラップ延長機能を搭載。
• フォルダーグルーは、成形されたゲージローラーによるギャップ管理と、独立駆動の下側折りベルトによりフィッシュテールを最小化します。
• バンドル処理：上部カウンターエジェクターと積み重ねシステム、前止めのダンピング、定格速度での正確なカウントを行うブロワーを装備。
• 操作性：フルカラーのタッチスクリーンHMIにより直感的な操作と完全なプロセス制御が可能。

製品仕様
処理材料：段ボール板 — 1.2〜9 mm (1)
段構造タイプ：シングル、ダブル A、B、C、D、E、AB、AC、BC、EB (1)
処理能力 - 速度：18,000枚/h
印刷サイズ：890 x 2380 mm
シート長 “L”：600〜2545 mm
シート幅 “l”：280〜890 mm
寸法 — 長さ：24.6 m
寸法 — 幅：6.3 m
寸法 — 高さ：2.9 m

注記
(1) 値は構成により異なる場合があります。

技術仕様

• フルコンバーティングライン：prefeeder → flexo/印刷 → slotter/ダイカット → フォルダーグルー → パレタイザー。
• アイドル時間を削減するRapidsetによる印刷版交換。
• 迅速な金型交換のためのPosilock®ダイロックシステム。
• 箱の強度を保つ前縁非圧縮供給装置。
• 生産の柔軟性を高める上下ダイカットオプション。
• アンビル研磨システムを用意。
• 広い調整範囲を持つ自動のりラップ延長機能。
• フィッシュテールを最小化するための独立駆動下部折りベルト。
