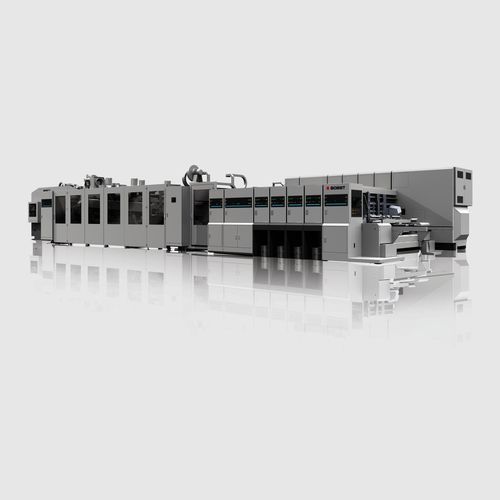

トランスフォーメーション装置 NOVAFFG

概要
NOVAFFGは、中〜大型の段ボール箱（RSC）を効率的に生産するためのインラインRSCコンバータです。コンパクトなレイアウトと最適化されたフットプリントにより工場への組み込みが容易で、構成により最大18,000箱/時の生産が可能です。

主な利点

• 中〜大型RSC生産に適合
• メンテナンス負荷の少ないインライン変換技術
• カラータッチスクリーンを備えた直感的なHMIで操作が簡単
• セットアップが速く、最大18,000箱/時の生産能力
• コンパクトな設置面積と最適化されたプラント配置
• エネルギー効率の良い運転

コストパフォーマンス（有利な価格/性能比）

• 安定して精度の高い折り・スコアリング
• Posilock®と自動接着ラップ延長によりセットアップ時間を短縮
• 上型・下型いずれのダイカッターも選択可能
• 安定したバンドル生産

特徴

• Eフルートからダブルウォールまでのキャノチップに対応する高精度給紙と、摩耗部品の少なさ
• 自動接着ラップ延長およびPosilock®によるクイックポジショニング；ダイツールの交換は2分未満
• 廃材排出を最適化する上型ダイカッター、内部横目盛り用の下型ダイカッター；アンビル研削システムはオプション
• ユーザーフレンドリーな操作：最初のシートが販売可能、グラフィカルなカラ―タッチHMI、機械全体の制御
• 4対のシャフトと3段階スコアを備えた堅牢なスロッター；折り角に成形されたゲージローラーと独立駆動の下部フォールディングベルトによりフィッシュテイルを最小化
• 給紙からダイカッターまでのギアトレインソリューションと、ボード寸法に応じて自動制御される真空によりコンパクトな設置
• バンドル処理のスムーズ化：上部カウンターエジェクタ、フロントストップのダンピング、オペレータ制御のバックスクエア速度、走行方向に沿った3台のブロワー

製品仕様
処理材料 | 瓦楞板：1.2 - 9 mm (1)
瓦楞フルート種類 | A, B, C, D, E, AB, AC, BC, EB, Single, Double (1)
能力 - 速度 (箱/時) | 15000 | 18000 箱/時
印刷 - 印刷サイズ | 最大 890 x 2380 mm
シート寸法 - シート長 “L” | 600 - 2545 mm
シート寸法 - シート幅 “l” | 280 x 890 mm
外形寸法 - 長さ | 19.2 m
外形寸法 - 幅 | 5.3 m
外形寸法 - 高さ | 2.9 m

注意
(1) 材料特性により異なる場合があります

技術仕様

• 処理材料：瓦楞板、厚さ範囲 1.2–9 mm
• 対応フルート種類：A, B, C, D, E, AB, AC, BC, EB, Single, Double
• 最高速度：15,000 または 18,000 箱/時（運転条件による）
• 最大印刷サイズ：890 x 2380 mm
• シート長 (L)：600 – 2545 mm
• シート幅 (l)：280 x 890 mm
• 機械寸法：長さ 19.2 m · 幅 5.3 m · 高さ 2.9 m
• セットアップ改善：Posilock® クイックポジショニング＆ロック；自動接着ラップ延長
• ダイカットオプション：上型または下型ダイカッター；アンビル研削システム
• 給紙と折り：堅牢なスロッター（4対のシャフト、3段階スコア）、折りゲージローラー、独立駆動の下部フォールディングベルト
• バンドル取扱い：上部カウンターエジェクタ、フロントストップのダンピング、バックスクエア速度制御、長手方向の3台のブロワー
