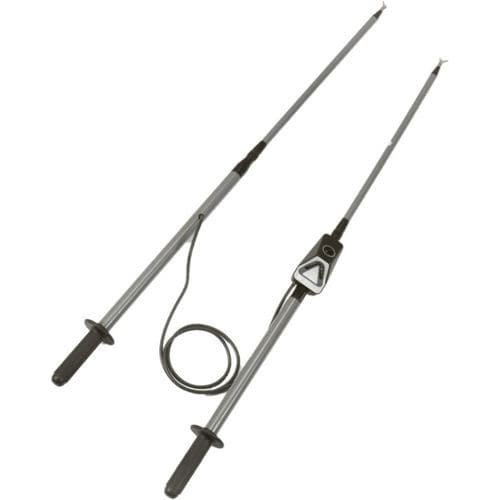

位相角コントローラー CL-8-36

簡単な説明
2 - 36 kV用の双極位相整合コントローラです。

用途

• 双極コントローラは、高圧設備の任意の2点間の電位差を検出します。
• 主に同一相の導体を検索する位相整合に使用されますが、双極検出や高圧ヒューズの確認にも使用できます。

特長

• 電位差は高輝度LEDで表示されます。
• 電圧範囲：2 - 36 kV。
• 最大使用距離：2.25 m（アンテナ延長時）。
• 着脱式アンテナを備えた1.25 mの要素が2本、柔軟な高圧ケーブルで接続されています。

構成

• 着脱式アンテナ付き1.25 mの要素2本；アンテナ取り外し時の長さ0.62 m；接続ケーブル長1.5 m。
• コントローラは0.95 m x 0.25 m x 0.1 mのプラスチックケース入り。

オプションアクセサリー

• Ref. C-92-20：交換用アンテナ 長さ0.55 m。
• Ref. CL-8-05：アンテナ延長 長さ0.55 m。

参考表
Reference | Dimensions (mm) | Weight (kg) | Voltage
CL-8-36 | 250 x 950 | 1.1 | 2 - 36 kV

技術仕様

• 型式：CL-8-36
• 電圧範囲：2 - 36 kV
• 最大使用距離：2.25 m（アンテナ延長時）
• 要素：着脱式アンテナ付 2 x 1.25 m（分解時 0.62 m）
• 接続ケーブル長：1.5 m
• コントローラケース寸法：0.95 m x 0.25 m x 0.1 m
• 製品寸法（組立時）：250 x 950 mm
• 重量：1.1 kg
• 表示：電位差表示用の高輝度LED
