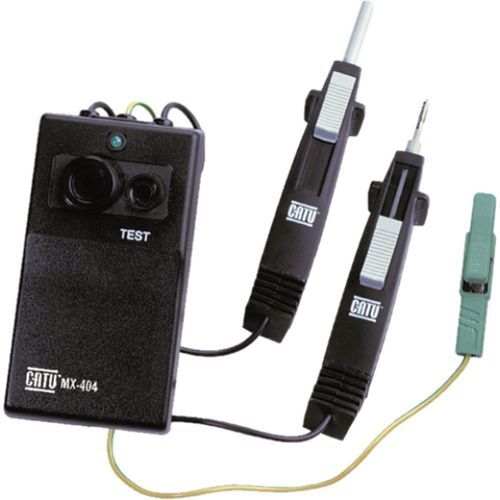

コンパレータ MX-404

製品
VDS/VIS用音響位相比較器。2相間の位相一致を確認するための装置で、高・中インピーダンスの容量性分圧器（HR-MR）用に設計されています。VISまたはVDSの表示器やそのインターフェースのテストポイントへの接続に適しています。Schneider Electric製V2型セルとは互換性がありません。

用途

• 2相間の一致関係を確立します。
• VISまたはVDSの表示器やそのインターフェースのテストポイントへの接続に対応。CL-495-3やCL-497-00などの表示器と相互接続可能です。
• 分離可能な容量性分圧器（HR-MR）で動作します。
• Schneider Electric製V2型セルには使用できません。

動作と表示

• 高・中インピーダンス分圧器（HR - MR）向けに設計されています。
• 接続時の表示:
  • 2相間に著しい位相差がある場合は音響信号が出ます。
  • 位相差がない場合は音響信号は出ず、緑色LEDが点灯します。
• 保護等級: IP20。
• プローブ保護: IP2X。

規格
IEC 61958 / IEC 61243-5

表
型番 | 寸法 (mm) | 使用 | 重量 (kg)
MX-404 | 145 x 80 x 42 | 屋内/屋外 | 0.3

仕様 / 技術仕様

• 型番: MX-404
• 機能: VDS/VIS用音響位相比較器
• 規格: IEC 61958, IEC 61243-5
• 用途: 2相間の一致確認; VISまたはVDS表示器やそのインターフェースへの接続; 分離可能な容量性分圧器で動作
• 制限: Schneider Electric製V2型セルとは非互換
• 設計対象: 高・中インピーダンス分圧器（HR - MR）
• 表示: 位相ずれ時は音響信号; 位相一致時は緑色LED点灯
• 保護等級: IP20
• プローブ保護: IP2X
• 付属品: 比較器本体1、試験プローブ2、ワニ口クリップ1
• 寸法: 145 x 80 x 42 mm
• 重量: 0.3 kg
