電圧検出器 CL-6-100-30000

高電圧低圧磁気

概要
研究室・作業場などの屋内環境での直流低電圧／超低電圧の無電圧／有電圧確認用の直流用双極検電器です。

用途

• 直流検電器：100〜30,000 V DC。
• 下限検出しきい値は100 Vに設定され、超低電圧の境界を超える電圧を検出します。
• 屋内使用のみ（実験室・作業場向け）。
• 電圧の有無は6個の赤色LEDと音響信号で表示。
• 内蔵の動作確認機能により検電器の全機能を検証:

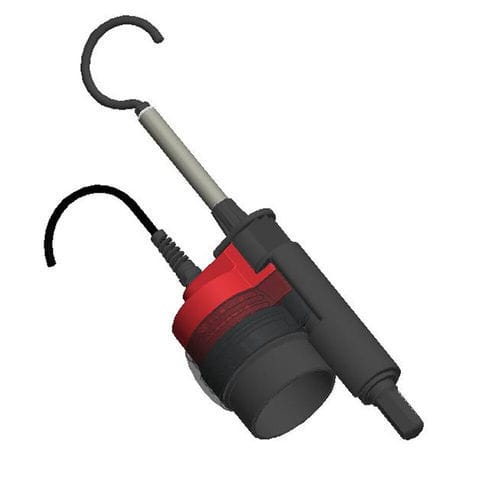

• ハンドルの磁気シューをレールに接触させ、磁気ハンドルと接触フックを接触させて短絡する;
• テストボタンを押す：6個の赤色LEDが点灯し、音響信号が鳴る;
• テストボタンを離す：6個の緑色LEDが一時的に点灯する。

特長

• 電圧検出表示：
  • 赤色LED×6
  • 音響信号（60 dB(A) / 2 m）
• 接触電極：380 mm
• 検電器全長：840 mm
• 表示グループ：III

構成

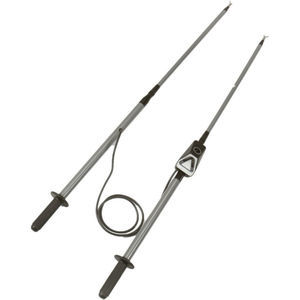

• 着脱式アンテナを備えた2つの要素を1.9 mのケーブルで接続。
• 運搬用ケース1個。

規格
IEC 61243-2に準拠して設計

表 - 参照 / 直流動作電圧 / 質量 (kg)
参照 | 直流動作電圧 | 質量 (kg)
CL-6-100-30000 | 100〜30,000 V | 4.3

技術仕様

• 電圧範囲：100〜30,000 V DC
• 下限検出しきい値：100 V
• 電圧表示：赤色LED×6＋音響信号（60 dB(A) / 2 m）
• 接触電極：380 mm
• 全長：840 mm
• 表示グループ：III
• 構成：着脱式アンテナを備えた2要素を1.9 mケーブルで連結
• 付属品：運搬用ケース
• 質量：4.3 kg
• IEC 61243-2に基づき設計
