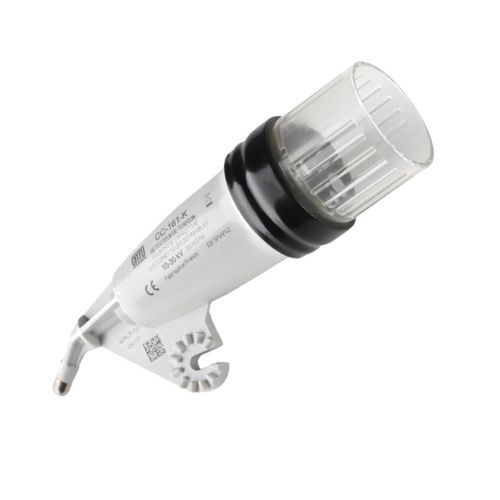

電圧検出器 CC-161-K

AC 電圧相高電圧

概要
分離可能なコネクタの容量性端子用の単極電圧検出器。10 - 30 kVのネットワークに適合。

用途

• 容量性分圧器を備えた差し込み端子用の単極電圧検出器。
• 使用最大相間電圧：30 kV。

特徴

• 電圧範囲：10 - 30 kV。
• 検出閾値：300 V。
• 端子：K型。
• 接触電極の形状により、分離可能コネクタのキャップを取り外すことが可能。
• 表示：
  • 赤色LED ×1（電圧の存在表示）。
  • 緑色LED ×1（待機状態表示）。
  • 断続音での音声表示。
• TESTボタンによる動作確認：
  • 赤色LEDが点滅。
  • 断続音が作動。
• クギ状のユニバーサルK型端子で絶縁棒に取り付け可能。

構成

• ハードケース入りで納品。

オプションアクセサリ

• 絶縁棒：CC-45-K。
• 棒用ケース：CM-1-10。

規格
SPS EDF N°42

表
型番 | 端子 | 電圧範囲 | 周波数 | 交流電圧 | 質量 (kg)
CC-161-K | K | 10 - 30 kV | 50 / 60 Hz | 10 - 30 kV | 0.43

特性 / 技術仕様

• 使用電圧範囲：10 - 30 kV。
• 検出閾値：300 V。
• 端子：K（ユニバーサルK型のギザギザ端子に対応）。
• 視覚表示：赤色LED（電圧検出）、緑色LED（待機）。
• 音声表示：断続音。
• 動作確認／テスト：TESTボタン（赤色LED点滅、断続音作動）。
• 質量：0.43 kg。
• 納品形態：ハードケース入り。
