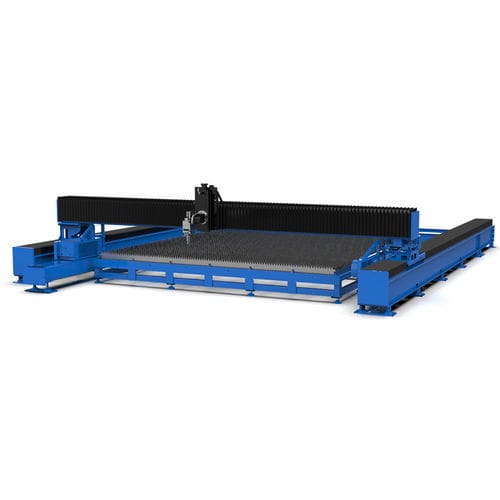

レーザー切断機 CGB

金属用金属板用大型

概要
本機は大判板材の加工を可能にします。セグメント接合式のベッドを採用しており、全体の寸法やベッド長はプロジェクト要件に応じてカスタマイズできます。

主な特徴

• 大判・高出力対応：切断幅およびベッド長はカスタマイズ可能で、全厚板の切断要件に対応します。
• インテリジェントで効率的なバス制御システム：応答が速く、高精度で、データ伝送も高速、柔軟な切断制御が可能です。
• モジュール式拡張設計：モジュール式のベッドを拡張して超大型フォーマットに対応可能。長さは大規模生産に合わせてカスタマイズできます。
• 耐火性断熱技術：新しい耐焼損断熱技術により装置寿命を延ばし、切断精度の維持に寄与します。

製品説明の注意事項
大判対応の加工機で、ベッド寸法は設定可能です。切断幅および機械長は顧客の加工条件に合わせて調整し、全厚板の切断要件を満たします。

切断サンプル
製品ページのサンプル画像は、典型的な切断品質と結果を示す参照用資料です。

技術仕様
製品モデル: LY13030S; LY26035S; LY26040S; LY25052S
加工範囲: (13030mm-26030mm) X (3030mm-6030mm)
Y軸ストローク: 13030mm - 26030mm
X軸ストローク: 3030mm - 6030mm
Z軸ストローク: 200mm - 400mm
X/Y連携速度: 90 m/min
X/Y加速度: 0.8G
X/Y位置決め精度: ±0.1 mm
X/Y繰返し位置決め精度: ±0.1 mm
レーザーパワーオプション: 12 kW; 20 kW; 30 kW; 40 kW; 60 kW; 80 kW; 100 kW; 120 kW
ベベル: オプション

仕様・スペック

• 製品モデル: LY13030S; LY26035S; LY26040S; LY25052S
• 加工範囲: (13030mm-26030mm) X (3030mm-6030mm)
• Y軸ストローク: 13030mm - 26030mm
• X軸ストローク: 3030mm - 6030mm
• Z軸ストローク: 200mm - 400mm
• X/Y連携速度: 90 m/min
• X/Y加速度: 0.8G
• X/Y位置決め精度: ±0.1 mm
• X/Y繰返し位置決め精度: ±0.1 mm
• レーザーパワーオプション: 12 kW; 20 kW; 30 kW; 40 kW; 60 kW; 80 kW; 100 kW; 120 kW
• ベベル: オプション
