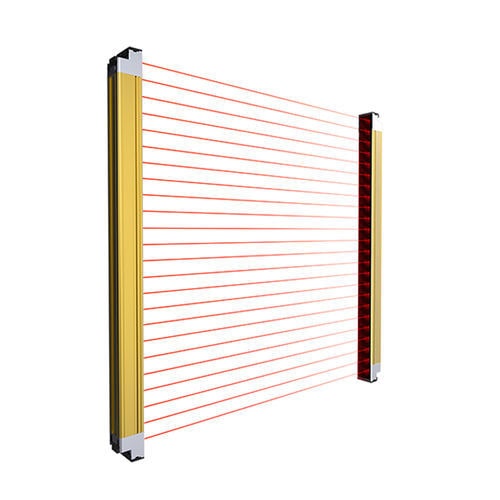

安全規格type2ライトカーテン CA10-T0372DP1マルチビーム柵タイプIP65
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 安全規格type2
- ビームのタイプ
- マルチビーム
- オプション
- 柵タイプ
- 保護レベル
- IP65
- 操作範囲
最大: 3 m
(9'10" )最少: 0.1 m
(0'03" )
詳細
製品
技術仕様
機械／電気的パラメータ
使用環境
付属品と図面
- シリーズ/名称: CAシリーズ ライトカーテン
- 製品タイプ: 標準型
- 検出距離: 0.1〜3 m
- 検出原理: 対射型（スルービーム）
- 出力方式: PNP NO
- 電源電圧: DC 24V
- 保護等級: IP65
技術仕様
- ケーブル長: 2 m
- 同期方式: ケーブル同期
- 光軸間隔: 10 mm
- 光軸数: 72
- 保護高さ: 710 mm
- 付属品: 取扱説明書、合格証、取付ブラケット、取付ネジ
- 材質: 本体: アルミ合金；フィルタ: PMMA；エンドキャップ: PC；プラグ: SUS304；ケーブル: PVC
機械／電気的パラメータ
- 出力方式: PNP NO
- 電源電圧: DC 24V
- 保護等級: IP65
- 接続方式: 成形ケーブル
- 信号種別: スイッチ信号（ディスクリート）
- 動作モード: Light ON
- 取付方式: 上下取付
- 表示: 発光器/受光器 赤色点滅LED
- 保護回路: 短絡保護
- 耐衝撃: 30G、X/Y/Z各方向3回
- 耐電圧: AC 1000V 50/60Hz 1分（電荷部と筐体間）
- 耐振動: 10〜55 Hz、振幅1.5 mm、X/Y/Z各方向2時間
使用環境
- 使用環境湿度: 35〜85%RH（結露しないこと） 使用/保管時
- 使用環境照度: 受光器面照度 — 白熱灯 ≤3000 lx、直射日光 ≤10000 lx、入射角 <5°
付属品と図面
- 付属品: 取扱説明書、合格証、取付ブラケット、取付ネジ
- ダウンロード: 3D図面（STP）および製品マニュアル（PDF）を提供
