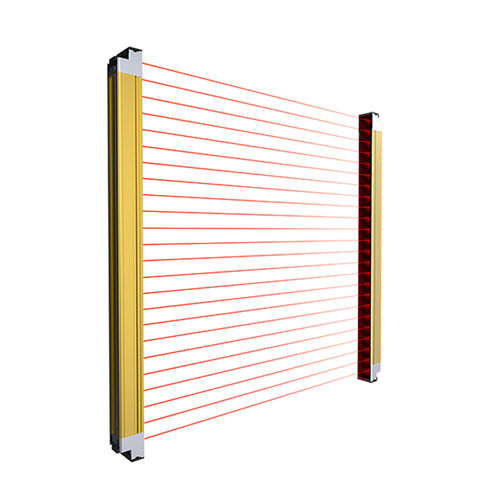

安全規格type2ライトカーテン CA90-T0312DP2-Aマルチビーム柵タイプIP65
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 安全規格type2
- ビームのタイプ
- マルチビーム
- オプション
- 柵タイプ
- 保護レベル
- IP65
- 操作範囲
最大: 3 m
(9'10" )最少: 0.1 m
(0'03" )
詳細
製品概要
技術仕様
機械/電気パラメータ
適用環境
特長 / 仕様概要
- 製品種別: セーフティライトカーテン
- 検出距離: 0.1–7 m
- 検出原理: 対射型（スルービーム）
- 出力方式: PNP NO
- 電源電圧: DC24V
- 保護等級: IP65
技術仕様
- 製品種別: セーフティタイプ
- 検出距離: 0.1–7 m
- 検出原理: 対射型
- ケーブル長: 0.5 m
- 特記事項: 耐日光性
- 同期方式: RS485同期
- 光軸間ピッチ: 32 mm
- 光軸本数: 44
- 保護高さ: 1400 mm
- 付属品: 取扱説明書、合格証、取付ブラケット、取付ネジ
- 材質: 本体: アルミ合金；フィルター: PMMA；エンドキャップ: PC；プラグ: SUS304；ケーブル: PVC
機械/電気パラメータ
- 出力方式: PNP NO
- 電源電圧: DC24V
- 保護等級: IP65
- 接続方式: リレータイプ
- 信号種別: 接点出力（スイッチ信号）
- 動作モード: Light ON / Dark ON
- 取付方式: 側面取付
- 表示: リセット時点灯、テスト時点滅
- 保護回路: 出力短絡保護、出力逆接続保護、電源逆接続保護
- 残留電圧: 残留電圧 < 2V（ケーブル延長の影響を除く）；許容容量性負荷 2.2µF；漏れ電流 < 1mA
- 負荷電流: < 300 mA
- 消費電力: 投光器 < 4W、受光器 < 5W
- 絶縁抵抗: DC500Vメガーにて ≧ 20 MΩ
- 漏れ電流: < 1 mA
- 耐衝撃: 100 m/s²、X、Y、Z各方向1000回
- 耐電圧: AC1000V 50/60Hz 1分（帯電部と筐体間）
- 耐振動: 10–55 Hz、振幅0.7 mm、X、Y、Z各方向20回
- 外部入力: 外部入力で投光器の発光を停止可能
適用環境
- 使用環境湿度: 使用/保存 35–95%RH（結露なきこと）
- 受光面照度: < 10000 lx
特長 / 仕様概要
- 型番: CSS32-T0744DP1
- シリーズ: CSSシリーズ ライトカーテン
- 検出距離: 0.1–7 m
- 光軸間ピッチ: 32 mm
- 光軸本数: 44
- 保護高さ: 1400 mm
- ケーブル長: 0.5 m
- 同期方式: RS485
- 出力: PNP NO
- 電源: DC24V
- 保護等級: IP65
- 材質: 本体アルミ合金、フィルターPMMA、エンドキャップPC、プラグSUS304、ケーブルPVC
