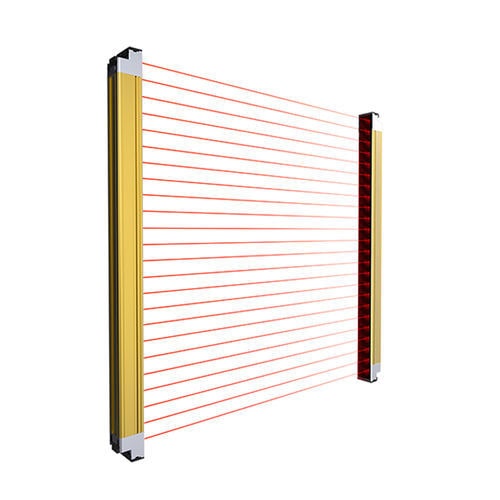

安全規格type2ライトカーテン CA10-T0372DN1マルチビーム柵タイプIP65
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 安全規格type2
- ビームのタイプ
- マルチビーム
- オプション
- 柵タイプ
- 保護レベル
- 標準タイプ, IP65
- その他の特徴
- 指先保護
- 操作範囲
最大: 3 m
(9'10" )最少: 0.1 m
(0'03" )
詳細
製品名
概要
技術仕様
機械/電気パラメータ
使用環境
資料 / 図面
付属品・材質
- 型番: CA10-T0372DN1
- シリーズ: CAシリーズ セーフティライトカーテン
概要
- 製品タイプ: 標準タイプ
- 検出距離: 0.1–3 m
- 検出原理: 対射型（送受信方式）
- 出力: NPN NO
- 電源電圧: DC 24 V
- 保護等級: IP65
技術仕様
- ケーブル長: 2 m
- 同期方式: ライン同期
- 光軸間隔: 10 mm
- 光軸本数: 72
- 保護高さ: 710 mm
- 付属品: 取扱説明書、合格証、取付ブラケット、取付ねじ
- 材質: ハウジング - アルミ合金；フィルター - PMMA；エンドキャップ - PC；プラグ - SUS304；ケーブル - PVC
機械/電気パラメータ
- 出力方式: NPN NO
- 電源電圧: DC 24 V
- 保護等級: IP65
- 接続方式: 成形ケーブル
- 信号種類: ON/OFF（ディスクリート）
- 動作モード: Light ON
- 取付方式: 上下取り付け
- 表示: 送受光器とも赤点滅
- 保護回路: 短絡保護
- 耐衝撃: 30G、X/Y/Z各方向3回
- 耐電圧: AC 1000 V 50/60 Hz 1 min（通電部と筐体間）
- 耐振動: 10–55 Hz、振幅1.5 mm、X/Y/Z各方向2 h
使用環境
- 使用/保管湿度: 35–85% RH（結露しないこと）
- 受光器の照度制限: 白熱灯 < 3000 lx、直射日光 < 10000 lx、入射角 < 5°
資料 / 図面
- 3D図面: 3D model.stp
- マニュアル: 製品マニュアル（PDF）
付属品・材質
- 付属品: 取扱説明書、合格証、取付ブラケット、取付ねじ
- 材質詳細: ハウジング - アルミ合金；フィルター - PMMA；エンドキャップ - PC；プラグ - SUS304；ケーブル - PVC
