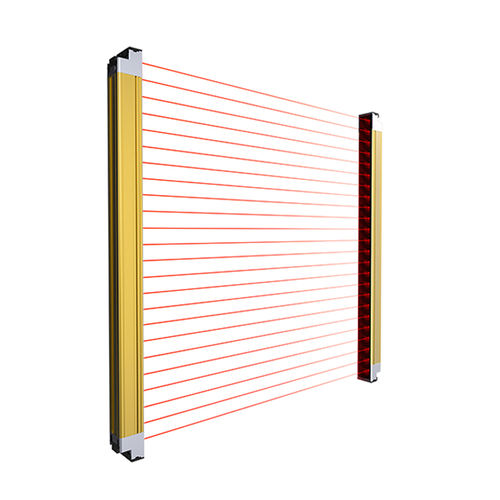

安全規格type2ライトカーテン CA10-T0368DP1マルチビーム柵タイプ耐衝撃性
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 安全規格type2
- ビームのタイプ
- マルチビーム
- オプション
- 柵タイプ
- 保護レベル
- IP65, 耐衝撃性, 耐振動性
- 操作範囲
最少: 0.1 m
(0'03" )最大: 3 m
(9'10" )
詳細
製品シリーズ
製品概要
技術仕様
機械／電気パラメータ
適用環境
材質
付属品
主要仕様
- CSSシリーズ 光幕（ライトカーテン）
製品概要
- 製品種別：安全用
- 検出距離：0.1-7 m
- 検出原理：対射型
- 出力方式：PNP NO
- 電源電圧：DC 24 V
- 保護等級：IP65
技術仕様
- ケーブル長：0.5 m
- 特長：太陽光耐性
- 同期方式：RS485同期
- 光軸間ピッチ：32 mm
- 光軸数：44
- 保護高さ：1400 mm
- 付属品：取扱説明書、合格証、取付ブラケット、取付ネジ
機械／電気パラメータ
- 出力方式：PNP NO
- 電源電圧：DC 24 V
- 保護等級：IP65
- 接続方式：リレー／中継タイプ
- 信号種別：ON/OFF（ディスクリート）
- 動作モード：Light ON / Dark ON
- 取付方式：側面取付
- 指示灯：リセット時点灯、テスト時点滅
- 保護回路：出力短絡保護、出力逆接続保護、電源逆接続保護
- 残留電圧：残留電圧 <2 V（配線延長の影響除く）、許容容量性負荷 2.2 μF、漏れ電流 <1 mA
- 負荷電流：<300 mA
- 消費電力：送光器 <4 W、受光器 <5 W
- 絶縁抵抗：>20 MΩ（DC500 V メガーにて測定）
- 漏れ電流：<1 mA
- 耐衝撃性：100 m/s²、X、Y、Z 各方向1000回
- 耐電圧：AC 1000 V 50/60 Hz 1分、充電部と筐体間
- 耐振動性：10-55 Hz、振幅0.7 mm、X、Y、Z 各方向20サイクル
- 外部入力：外部入力で送光器発光を停止する機能
適用環境
- 使用／保存湿度：35-95%RH（結露しないこと）
- 受光面照度：<10000 lx
材質
- 筐体：アルミ合金
- フィルター：PMMA
- エンドキャップ：PC
- プラグ：SUS304
- ケーブル：PVC
付属品
- 取扱説明書
- 合格証
- 取付ブラケット
- 取付ネジ
主要仕様
- 型式：CSS32-T0744DP1（CSSシリーズ）
- 検出距離：0.1-7 m
- 光軸間ピッチ：32 mm、光軸数：44
- 保護高さ：1400 mm
- 出力：PNP NO、信号種別：ディスクリート
- 電源：DC 24 V
- 保護等級：IP65
- 同期：RS485
- ケーブル長：0.5 m
- 使用湿度：35-95%RH（結露しないこと）
