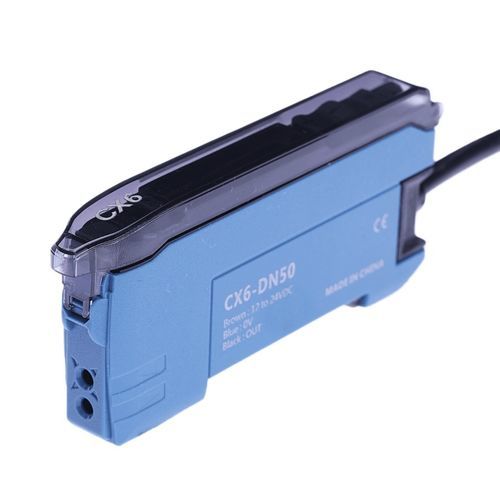

ライト光学センサー CX6-DP50感圧エッジ標準
お気に入りに追加する
商品比較に追加する
特徴
- 物質的特性
- ライト
- 応用
- 感圧エッジ
- 設置
- 標準
詳細
製品
概要
技術仕様
機械/電気パラメータ
使用環境
付属品・ドキュメント
備考
- 型番: CX6-DP50
- シリーズ: CX6 光ファイバセンサシリーズ
概要
- 製品区分: プロフェッショナルタイプ
- 出力: PNP NO/NC
- 電源電圧: DC 12～24 V
- 配線方式: 直流3線式
- 保護等級: IP50
- 接続方式: 成型ケーブル
技術仕様
- ケーブル長: 2 m
- 応答周波数: 2500 Hz / 500 Hz / 30 Hz
- 応答時間: 200 μs / 1 ms / 16 ms
- 発光源: 赤色光
- 主な機能: ワンタッチ設定、しきい値調整、初期化、NO/NC切替、発光出力設定、3段検出速度、3種類のタイマー機能、表示切替、節電機能
- 応答モード: 高速 / 標準 / 高精度
- 付属品: 取扱説明書、検査証
- 材質: ケース: PC、ケーブル: PVC
機械/電気パラメータ
- 出力: PNP NO/NC
- 電源電圧: DC 12～24 V
- 配線方式: 直流3線式
- 保護等級: IP50
- 接続方式: 成型ケーブル
- 信号種別: スイッチ出力
- 動作モード: Light ON / Dark ON
- 消費電流: < 30 mA
- 保護回路: 逆接続保護、出力短絡保護、出力逆接続保護、サージ保護
- 消費電力: ≤ 720 mW（24 V時: 電流 < 30 mA、12 V時: 電流 ≈ 60 mA）
- 絶縁抵抗: > 20 MΩ
- 耐衝撃: 150 m/s²、X、Y、Z各方向3回
- 耐電圧: AC 1000 V 50/60 Hz 1分（通電部と筐体間）
- 耐振動: 10–50 Hz、複振幅0.7 mmまたは50 m/s²、X/Y/Z各1.5 h
- 重量: 約65 g
使用環境
- 使用湿度: 25–85%RH（結氷・結露なし） 使用/保管
- 環境照度: ≤ 10,000 lx
付属品・ドキュメント
- 取扱説明書、検査証が付属。制御出力図および外形図はダウンロード可能。
備考
- 設置および詳細な電気回路図は製品ドキュメントを参照してください。
