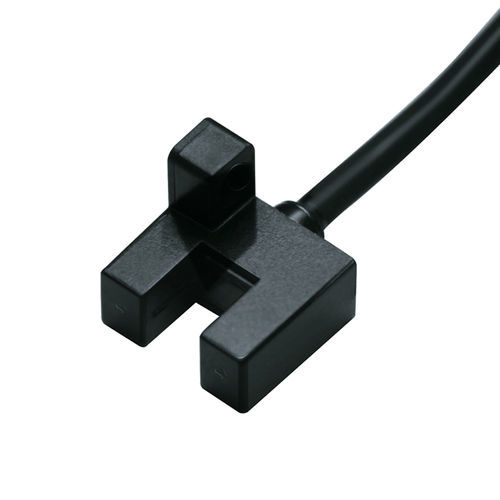

柵タイプ光電センサ CPG-TF05N3R赤外線物流用
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 柵タイプ
- ビームのタイプ
- 赤外線
- 応用
- 物流用
- 最大範囲
最大: 5 mm
(0.2 in)最少: 0 mm
(0 in)
詳細
シリーズ
CPGシリーズ 光電センサ
製品概要
主な特長
機械 / 電気的パラメータ
材質
使用環境
推奨用途
資料・図面
仕様（要約）
CPGシリーズ 光電センサ
製品概要
- 型番: CPG-TF05N3R
- 検出距離: 0〜5 mm
- 構造: 槽形
- 検出方式: 対射式（スルービーム）
- 溝幅: 5 mm
- 出力: NPN NO/NC（スイッチ出力）
- 電源電圧: DC 5〜24 V
主な特長
- 検出方向: 溝面
- ケーブル長: 1 m（成形ケーブル）
- 応答周波数: 1000 Hz
- 応答時間: 500 µs
- 光源: 赤外光
- 型式: R型
- 付属品: 取扱説明書、合格証
- 標準検出物: 不透明物体 2×0.8 mm 以上
機械 / 電気的パラメータ
- 出力方式: NPN NO/NC
- 配線: 直流4線式
- 保護等級: IP50
- 信号種別: 接点出力（スイッチ）
- 動作モード: Light ON / Dark ON
- 消費電流: <35 mA
- 表示灯: 赤色LED（入光時点灯）
- 保護回路: 短絡保護
- 残留電圧: <0.8 V（負荷100 mA時）；<0.4 V（負荷40 mA時）。PNPコレクタオープン出力 DC5〜24V ≤50 mA 時、残留電圧 <0.8 V（負荷50 mA時）
- 負荷電流: 残留電圧仕様参照（出力種類により異なる）
- 耐衝撃: 300 m/s² X、Y、Z 各方向3回
- 耐振動: 20〜2000 Hz 振幅1.5 mm X、Y、Z 各方向2時間
- 重量: 約19 g
材質
- 外装: PBT
- 透光部／投光部／受光部: ポリカーボネート
- ケーブル: PVC
使用環境
- 使用温度: -25 ℃〜55 ℃
- 使用湿度: 5〜95 %RH（結露・氷結なし）
- 周囲照度: <1000 lx
推奨用途
- 3C電子分野の組立・検査
- 機械式／自動駐車システム
- 物流・倉庫の自動化
資料・図面
- 取扱説明書（製品付属）
- 3D図面（STP）
仕様（要約）
- 型番: CPG-TF05N3R
- シリーズ: CPGシリーズ光電センサ
- 検出: 0〜5 mm（対射）
- 構造: 槽形、溝幅5 mm
- 出力: NPN NO/NC
- 電源電圧: DC 5〜24 V
- 消費電流: <35 mA
- 応答周波数: 1000 Hz
- 応答時間: 500 µs
- 保護等級: IP50
- ケーブル長: 1 m（成形）
- 材質: 外装PBT、透光部PC、ケーブルPVC
- 使用温度: -25 ℃〜55 ℃
- 使用湿度: 5〜95 %RH（結露なし）
- 重量: 約19 g
