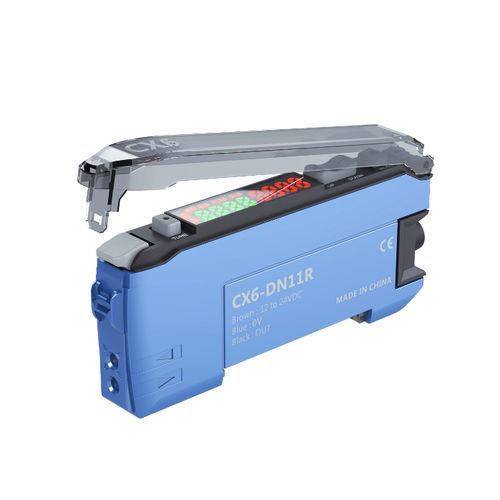

ライト光学センサー CX6-DP11R検出用コンパクト光ファイバー
お気に入りに追加する
商品比較に追加する
特徴
- 物質的特性
- ライト
- 応用
- 検出用
- その他の特徴
- コンパクト, 光ファイバー, IPコード
詳細
製品
主な特長
技術仕様
機械/電気パラメータ
使用環境
付属品・図面
特長 / 仕様の要点
- シリーズ: CX6シリーズ 光ファイバセンサ
- 型番: CX6-DP11R
主な特長
- タイプ: RS485型
- 出力: RS485通信出力
- 電源電圧: DC12〜24V
- 供給方式: 直流3線式
- 保護等級: IP50
- 接続: 成型ケーブル
技術仕様
- ケーブル長: 2 m
- 応答周波数: 16500 Hz / 2500 Hz / 625 Hz / 27 Hz
- 応答時間: 30 μs / 200 μs / 800 μs / 18 ms
- 光源: 赤色光
- 機能: ワンタッチ設定、しきい値調整、初期化、データ保存/読出し、キー ロック、常開/常閉切替、受光量ゼロ設定、4段検出速度、自動受光補正、3種類のタイマ機能、受光レベル調整、パーセント調整、微分機能、表示切替、表示反転、省電力機能
- 応答モード: 超高速 / 高速 / 標準 / 高精度
- 付属品: 取扱説明書、合格証
- 材質: 外装: PC、ケーブル: PVC
機械/電気パラメータ
- 出力: RS485通信出力
- 電源電圧: DC12〜24V
- 供給方式: 直流3線式
- 保護等級: IP50
- 信号種別: 接点出力
- 動作模式: Light ON / Dark ON
- 消費電流: ≤30 mA
- 保護回路: 電源逆接保護、出力短絡保護、出力逆接続保護、サージ保護
- 消費電力: ≤720 mW（24V時: 電流≤30 mA、12V時: 電流≤60 mA）
- 絶縁抵抗: ≥20 MΩ
- 耐衝撃: 150 m/s²、X/Y/Z各方向3回
- 耐電圧: AC1000V 50/60Hz 1分（充電部と外装間）
- 耐振動: 10–50 Hz 二重振幅0.7 mm または 50 m/s²、X/Y/Z 各方向1.5 h
- 質量: 約65 g
使用環境
- 使用/保存湿度: 25–85%RH（結氷・結露なし）
- 周囲照度: ≤10000 lx
付属品・図面
- 付属: 取扱説明書、合格証
- 提供: 制御出力図、外形寸法図（製品資料ダウンロード参照）
特長 / 仕様の要点
- 選択可能な周波数での高速応答（16500 / 2500 / 625 / 27 Hz）
- 複数の検出速度と4種類の応答モードで高精度や省電力に対応
- しきい値調整や初期化、データ操作、表示反転などの多彩なボタン機能と表示オプション
- 多重保護回路内蔵により運用信頼性を向上
- 小型軽量（約65 g）、成型ケーブル接続で取り付けが容易
