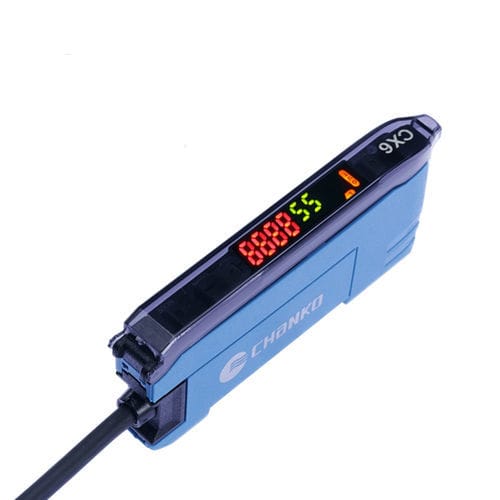

ライト光学センサー CX6-DN10S検出用不特定光ファイバー
お気に入りに追加する
商品比較に追加する
特徴
- 物質的特性
- ライト
- 応用
- 検出用
- その他の特徴
- 光ファイバー, LCD, IPコード
詳細
製品概要
主な機能
光学・応答特性
機械/電気的パラメータ
使用環境
梱包および付属品
技術仕様
- シリーズ: CX6シリーズ 光ファイバセンサ
- 型式: CX6-DN10S
- タイプ: アップグレード型
- 出力: NPN NO/NC（オープンコレクタ、NO/NC切替）
- 電源電圧: DC 12~24 V
- 給電方式: 直流3線式
- 保護等級: IP50
- 接続方式: 成形ケーブル
主な機能
- ワンタッチ設定、しきい値調整、初期化、データ保存/読出し、キーロック
- ウィンドウ検出、NO/NC切替、受光量ゼロ設定
- 4段階の検出速度、自動光量補償、5種類のタイマ機能
- 光量レベル・百分率調整、微分機能
- 数値表示切替、反転表示、省電力モード
光学・応答特性
- 光源: 赤色光
- 応答周波数（選択可能）: 15000 Hz / 2500 Hz / 588 Hz / 27 Hz
- 応答時間（対応）: 33 μs / 200 μs / 850 μs / 18 ms
- 応答モード: 超高速 / 高速 / 標準 / 高精度
機械/電気的パラメータ
- 信号種別: スイッチ出力
- 動作モード: Light ON / Dark ON
- 消費電流: ≤ 30 mA
- 消費電力: ≤ 720 mW（24 V時 ≤30 mA、12 V時 ≤60 mA）
- 絶縁抵抗: ≥ 20 MΩ
- 耐衝撃: 150 m/s²、X、Y、Z 各方向 3 回
- 耐振動: 10–50 Hz 二重振幅 0.7 mm または 50 m/s²、各軸 1.5 時間
- 耐電圧: AC 1000 V 50/60 Hz 1 分（充電部と筐体間）
- 質量: 約 65 g
- 保護回路: 電源逆接保護、出力短絡保護、出力逆接続保護、サージ保護
- ケーブル長: 2 m
使用環境
- 使用/保存湿度: 25–85% RH（凍結・結露なし）
- 環境照度: ≤ 10000 lx
梱包および付属品
- 付属品: 取扱説明書、検査成績書
- 筐体材質: PC；ケーブル材質: PVC
技術仕様
- 型式: CX6-DN10S
- シリーズ: CX6シリーズ 光ファイバセンサ
- タイプ: アップグレード型
- 出力: NPN NO/NC
- 電源電圧: DC 12~24 V
- 給電方式: 直流3線式
- 保護等級: IP50
- 接続: 成形ケーブル、2 m
- 応答周波数（選択）: 15000 Hz / 2500 Hz / 588 Hz / 27 Hz
- 応答時間（対応）: 33 μs / 200 μs / 850 μs / 18 ms
- 光源: 赤色光
- 消費電流: ≤ 30 mA
- 消費電力: ≤ 720 mW（24 V時）
- 絶縁抵抗: ≥ 20 MΩ
- 衝撃/振動/耐電圧: 技術パラメータ参照
- 質量: 約 65 g
- 材料: 筐体 PC、ケーブル PVC
- 添付書類: 取扱説明書、検査成績書
