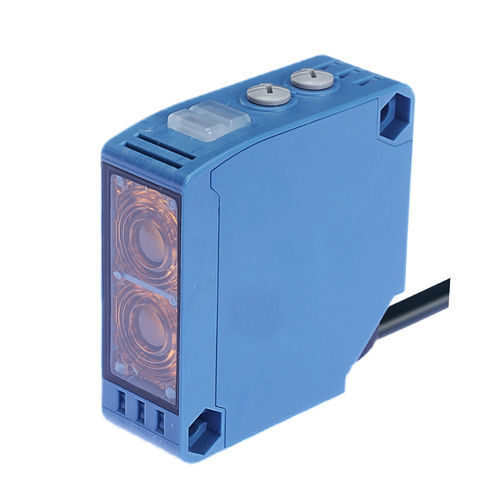

直反射光電センサ CPK-DF2.5MR3長方形正方形マルチビーム
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 直反射
- ハウジング
- 長方形, 正方形
- ビームのタイプ
- 赤外線, 赤色照明, マルチビーム
- その他の特徴
- プラスチック, 防水, IP67
- 応用
- 食品用, 物流用, 物体の認識用, ロボット工学用, ゲート用, 包装機用, 自動ドア用
- 最大範囲
最少: 0 m
(0'00" )最大: 2.5 m
(8'02" )
詳細
製品
主な特長
技術仕様
機械/電気パラメータ
使用環境
付属品
主要仕様
- 型番：CPK-DF2.5MT3-A
- シリーズ：CPKシリーズ光電センサー
主な特長
- 検出距離：0～2.5 m（拡散反射型）
- 外形：大角形
- 検出原理：拡散反射
- 外形寸法：50 × 18 × 50 mm
- 出力方式：プッシュプル出力
- 電源電圧：DC 12～24 V
技術仕様
- 検出距離：0～2.5 m
- 外形：大角形
- 検出原理：拡散反射
- 外形寸法：50 × 18 × 50 mm
- ケーブル長：0.5 m
- 検出方向：正面
- 応答周波数：1000 Hz
- 応答時間：500 μs
- 光源：赤外光
- 付属品：取扱説明書、取付ブラケット、検査証
- ヒステリシス：検出距離の20%未満
- 標準検査物：白色塗装紙 300 × 300 mm
- 材質：外装 ABS、レンズ/表示窓 PMMA、ケーブル PVC
機械/電気パラメータ
- 出力方式：プッシュプル出力
- 電源電圧：DC 12～24 V
- 供給方式：直流3線式
- 保護等級：IP65
- 接続：M12コネクタ
- 信号種類：スイッチング
- 動作モード：Light ON / Dark ON
- 消費電流：< 25 mA
- 表示灯：動作（オレンジ）、安定（緑）、電源（緑）
- 保護回路：短絡保護、逆接続保護
- 残留電圧：< 3 V
- 負荷電流：< 100 mA（ケーブル2 m時、残留電圧< 3 V）
- 絶縁抵抗：> 20 MΩ（DC500 Vメガーにて測定）
- 耐衝撃：300 m/s²、X/Y/Z各方向10回
- 耐電圧：AC 1500 V、50/60 Hz、1分（充電部と外装間）
- 耐振動：10–55 Hz、振幅1.5 mm、X/Y/Z各方向2時間
- 重量：約132 g
使用環境
- 動作温度：-25 °C～55 °C
- 動作/保存湿度：35–95%RH（結露無きこと）
- 周囲照度：< 10,000 lx
付属品
- 取扱説明書
- 取付ブラケット
- 検査証
主要仕様
- 型番：CPK-DF2.5MT3-A
- 検出：0～2.5 m（拡散反射型）
- 外形寸法：50 × 18 × 50 mm
- 電源電圧：DC 12～24 V
- 出力：プッシュプル
- 応答周波数：1000 Hz
- 応答時間：500 μs
- 保護等級：IP65
- 重量：約132 g
- 動作温度：-25 °C～55 °C
