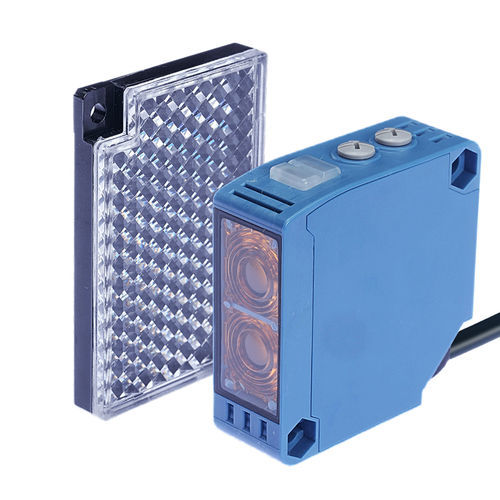

再帰反射光電センサ CPK-RMF6MT3長方形正方形マルチビーム
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 再帰反射
- ハウジング
- 長方形, 正方形
- ビームのタイプ
- 赤外線, 赤色照明, マルチビーム
- その他の特徴
- 偏極
- 応用
- 食品用, 物流用, 物体の認識用, ロボット工学用, 高温用, ゲート用, 包装機用, 自動ドア用
- 最大範囲
最少: 0.1 m
(0'03" )最大: 6 m
(19'08" )
詳細
概要
仕様
機械／電気的パラメータ
使用環境
付属品
用途
- 種類：偏光反射型光電センサ
- 検出距離：0～6 m
- 外形：大型角型 50×18×50 mm
- 検出原理：偏光を用いたリフレクタ反射式
- 出力：NPN/PNP 選択可、NO/NC
- 電源電圧：DC 12～24 V
仕様
- 検出距離：0～6 m
- 外形寸法：50×18×50 mm
- ケーブル長：0.5 m
- 検出方向：正面検出
- 応答周波数：1000 Hz
- 応答時間：500 μs
- 光源：赤外線
- 標準検出物：不透明物 φ ≥ 75 mm
- ヒステリシス：検出距離の ≤ 20%
- 指向角：≤ 1.5°
- 付属品：取扱説明書、取付ブラケット、リフレクタ、検査合格証
- 材質：筐体 ABS、レンズ/窓 PMMA、ケーブル PVC
機械／電気的パラメータ
- 出力方式：NPN/PNP NO/NC
- 電源：DC 12～24 V、4線式
- 保護等級：IP65
- 接続方式：M12コネクタ
- 信号種別：スイッチ出力
- 動作モード：Light ON / Dark ON
- 消費電流：< 25 mA
- 表示灯：動作（橙）、安定（緑）、電源（緑）
- 保護回路：短絡保護、逆接続保護
- 残留電圧：< 3 V
- 負荷電流：< 100 mA（ケーブル2 m時残留電圧 < 3 V）
- 絶縁抵抗：> 20 MΩ（DC500 V）
- 耐衝撃：300 m/s²、X/Y/Z 各方向10回
- 耐電圧：AC1500 V 50/60 Hz 1分（通電部と筐体間）
- 耐振動：10–55 Hz、振幅1.5 mm、X/Y/Z 各方向2時間
- 重量：約146 g
使用環境
- 使用温度：-25 °C ～ 55 °C
- 湿度：35–95% RH（結露なきこと）使用/保存
- 照度：< 10,000 lx
付属品
- 取扱説明書
- 取付ブラケット
- リフレクタ
- 合格証
用途
- 工業用自動化、コンベア、梱包ラインでの物体検出
- 偏光を用いた光学方式で光沢面や鏡面の検出に有効
- 不透明部品（φ ≥ 75 mm）の位置決め・有無検出
