CHANKO SENSOR
製品
会社
製品
カタログ

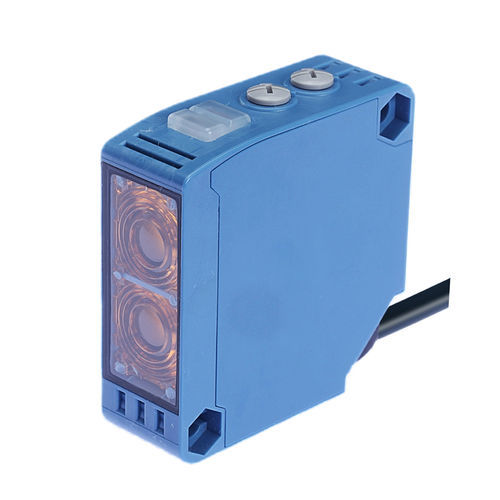

拡散反射型光電センサ
CPK-DR1ME3
直反射
長方形
正方形
お気に入りに追加する
商品比較に追加する
CHANKO SENSORのサイトについての詳しい情報
特徴
タイプ
拡散反射型センサ, 直反射
ハウジング
長方形, 正方形
ビームのタイプ
赤外線, 赤色照明
その他の特徴
プラスチック, 長距離, 防水
応用
食品用, 物流用, 物体の認識用, ゲート用, 自動ドア用, ロボット工学用, 包装機用, プラスチック用, 小型部品用
最大範囲
最大:
1 m
(3'03" )
最少:
0 m
(0'00" )
詳細
製品シリーズ
CPKシリーズ 光電センサ
概要
検出距離: 0~1 m
外形: 大型角形
検出原理: 漫反射型
外形寸法: 50 × 18 × 50 mm
出力: NPN/PNP、NO/NC
供給電圧: DC 12~24 V
技術仕様
検出距離: 0~1 m
ケーブル長: 2 m
検出方向: 正面
応答周波数: 1000 Hz
応答時間: 500 μs
光源: 赤色光
付属品: 取扱説明書、取付ブラケット、検査合格証
ヒステリシス: 検出距離の20%以下
標準検出物: 白色画用紙 300 × 300 mm
材質: ハウジング ABS;レンズ/窓 PMMA;ケーブル PVC
機械/電気パラメータ
出力: NPN/PNP、NO/NC
供給電圧: DC 12~24 V
給電方式: DC 4線式
保護等級: IP65
接続方式: 成形ケーブル
信号タイプ: スイッチング
動作モード: Light ON / Dark ON
消費電流: < 25 mA
表示灯: 動作表示(橙)、安定表示(緑)、電源表示(緑)
保護回路: 短絡保護、出力逆接続保護
残留電圧: < 3 V
負荷電流: < 100 mA(ケーブル2 m時 残留電圧 < 3 V)
絶縁抵抗: > 20 MΩ(DC 500 V)
耐衝撃: 300 m/s²、X、Y、Z各方向10回
耐電圧: AC 1500 V 50/60 Hz 1 分(通電部とハウジング間)
耐振動: 10–55 Hz、振幅1.5 mm、X、Y、Z各方向2 時間
質量: 約132 g
使用環境
使用温度: -25 °C~55 °C
使用/保管湿度: 35–95% RH(結露なきこと)
周囲照度: < 10,000 lx
付属品
取扱説明書
取付ブラケット
検査合格証
特長 / 技術概要
型式: CPK-DR1ME3
シリーズ: CPK光電センサ
検出距離: 0~1 m
検出方式: 漫反射型
出力: NPN/PNP、NO/NC
電源: DC 12~24 V、4線式
応答: 500 μs(1000 Hz)
保護等級: IP65
ハウジング: ABS;レンズ/窓: PMMA;ケーブル: PVC
標準検出物: 白色画用紙 300 × 300 mm
ケーブル長: 2 m
